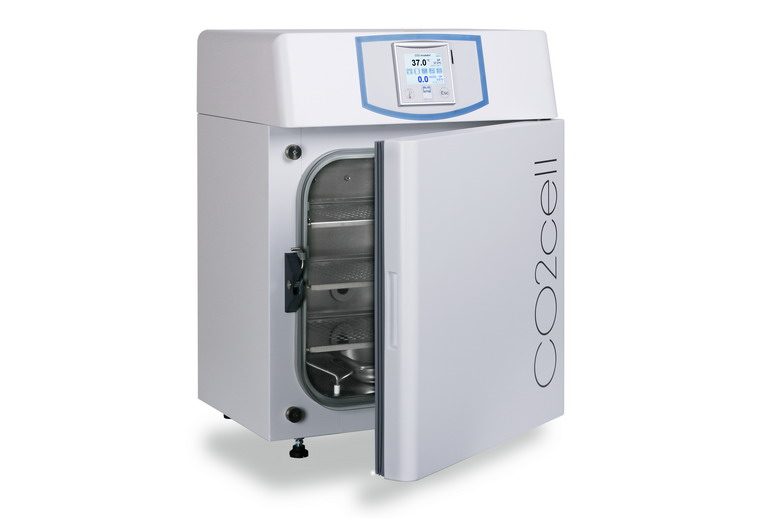

세포 배양의 필수품! MMM사의 CO2 인큐베이터 (CO2 배양기).
안녕하세요 레보딕스입니다.
오늘은 MMM사의 CO2 incubator을 소개 드리고자 합니다.
MMM 메이커는 제조업의 강자인 독일의 제품 입니다.
레보딕스는 MMM사의 독점 대리점으로 한국에 MMM 제품을 공급하고 있습니다.
특히 국내에서는 제약사, 화장품 업계에 많은 reference를 가지고 있습니다.
#배양기
MMM에서 나오는 CO2 incubator는 어떤 실험에서 사용해야 할까요?
먼저 인큐베이터란 무엇일까요? 세포가 성장하는데 필요한 모든 조건을 제공하는 챔버를 인큐베이터라고 지칭합니다. 초장기 세포배양과 IVF 시술에서는 일반 인큐베이터를 사용해서 대부분의 세포를 배양해왔었습니다. 하지만 대부분의 세포가 쉽게 죽어버리는 문제점이 있었고, 다년간의 실험 결과 CO2 배양기를 사용해야 세포의 생존률을 높일 수 있다는 것을 발견했습니다. CO2 배양기는 최적의 온도를 제공 및 유지하고, 습도를 제어하며, 산소 및 이산화탄소와 같은 필수 가스의 양을 조절할 수 있습니다.
온도
CO2 배양기를 가장 많이 사용하는 IVF 시술의 경우, 배아에게 가장 적합한 온도는 37도 입니다. MMM의 CO2 배양기는 실험 기간 내내 37도를 유지하여 배아에게 최적의 조건을 제공합니다.
가스 농도
낮은 산소 환경을 만들고, 이산화탄소 농도를 조절 함으로서 ph 수치를 유지할 수 있습니다.
pH 농도
가스와 온도와 상관없이, pH 농도는 7.2~7.4를 유지하는 것이 세포 배양에 좋습니다.
MMM CO2 incubator를 선택해야 하는 이유
1. 챔버내 CO2 농도의 경우 자동 보정 주기를 가진 적외선 센서를 통해 정확하게 감지
IR 센서 방식은 온도와 습도 상관없이 빠르게 CO2 농도를 파악할 수 있으며, 정밀도가 높아 문을 열었다가 닫으면서 배출된 CO2 Gas를 빠르게 감지하여 바로 CO2 농도를 회복합니다. 그냥 센서일까요? 독일에서 선택한 센서는 어느 것들과 비교해 보아도 우수한 감도와 정확성을 보입니다.
2. 스트레스와 오염이 덜한 자연순환 방식의 Incubator
일반 인큐베이터의 경우 팬이 챔버 뒤쪽에 달려있어 팬이 돌아가면서 온도를 올리는 방식입니다. 이러한 방식은 인큐베이터 안에 진동을 일으켜 세포에 스트레스를 줄 수 있으며 팬 사이나 뒤에 물때가 끼게 되면서 주기적으로 팬의 물때를 제거해 주어야 합니다. 이 때 팬을 꺼내 닦겠다고 드라이버로 몸을 우겨넣어 뒷판을 풀러보신 경험이 있으신가요? 깨끗이 한다고 했는데 더 찜찜한 그런 기분. 물론 존재조차 모르시는 분들도 계실 겁니다. 지금 연구실로 한번 달려가서 팬의 위치를 확인해 보세요!

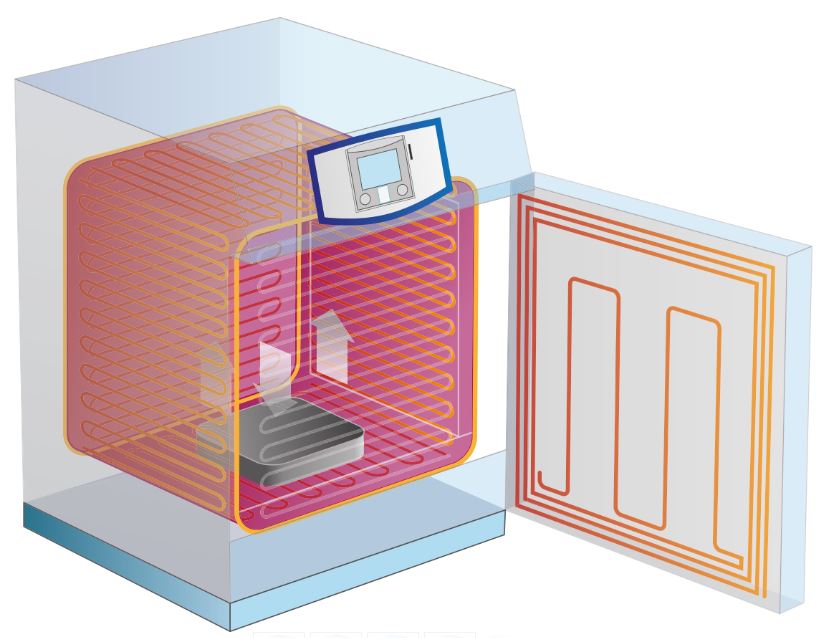

이와 달리 MMM의 경우, 챔버 및 도어 가열의 고유한 시스템이 있어 팬이 필요하지 않습니다.
팬이 없음으로 인해서 진동이 없고, 내부 청소가 용의하게 됩니다. 줄기세포나 신경 세포 등의 예민한 세포를 키우는 경우, 팬이 없는 방식의 incubator에서 키우는 것이 세포에 훨씬 긍정적일 수 있으며, 팬도 존재하지 않고 이음부위가 없이 전체 모서리가 굴곡처리 되어있어 빠르고 편리하게 인큐베이터 청소가 가능합니다.
3. PID 방식이 아닌 더 진화된 Control = Fuzzy logic method
Fuzzy logic method라고 하면 조금 생소하신 분들이 있을 거 같습니다. MMM의 경우 Fuzzy logic을 채택하고 있는데, 이 방법을 채택함으로써 제약사나 화장품 분야의 많은 분들이 MMM을 선택한다고 할 수 있습니다.

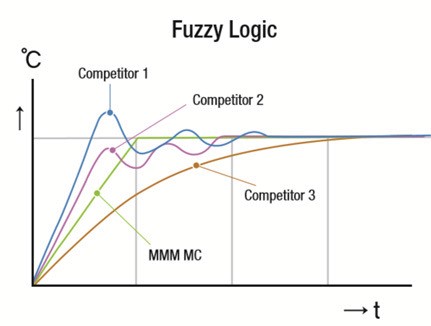

일반적인 PID 방식의 경우, 목적 온도가 아니면 온도를 올리고, 온도에 도달하거나 넘으면 열스위치를 꺼버립니다. 이런 식으로 over-heating이 일어나기도 하는데요. 실제적으로 PID 방식을 채택하게 되면 온도 상승률은 높지만 반대로 안정화 시간이 매우 길어지게 되는데요. Fuzzy logic의 경우, 중간의 온도 설정값을 이미 MMM에서 계산하고 실험하여 미리 가지고 있는 데이터로 값을 예측하며 온도를 올립니다. 이 의미는 무엇일까요?
이는 온도를 올리는 것이 PID 방식보다 느리지만 실제적으로 안정화 시간은 매우 빠르다는 것입니다.
주절주절 너무 길었다면 이것만 기억하세요.
Fuzzy logic은 안정화 시간이 짧다. 실제적으로 더 빠른 시간에 사용이 가능하다!
4. 편리한 표준(LED) 또는 그래픽 (LCD) 마이크로 프로세서 제어 장치 제공.
MMM의 CO2 incubator의 경우, 총 두가지의 controller를 제공하여 사용자의 선택성을 강화하였습니다.
| Standard line | Comfort line |
| - 공통의 사양 : ü Microprocessor Fuzzy Logic Control ü 2. 적외선 방식의 CO2 센서 장착 ü 작동 완료 및 에러 발생시 음향 및 화면 표시 알람 ü 실제 온도 및 CO2 농도의 지속적인 표시 |
|
| ü 2X3 LED Display, 4 버튼 |
ü 3.6 inch 터치 스크린 ü 데이터 저장을 위한 SD card system |
5. 외부 안티박테리아 도장 및 단열 방식

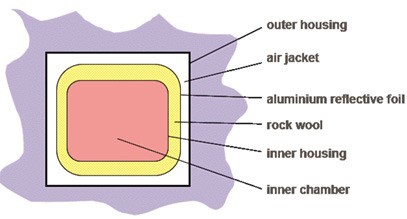

이 밖에도 외부 안티박테리아 도장은 기본으로 들어가며, 내부는 SUS를 사용하여 깔끔함을 더했습니다. 그 뿐만 아니라 Inner housing, rock wool, aluminium reflecive foil, air jacket, outer housing의 5단계의 단열방식으로 열방출을 최소화하는 단열 방식입니다. 위와 같은 구조로 인해 에너지 효율을 높여 전력 사용량도 매우 적습니다.
#바이오실험기기
MMM의 CO2 incubator에 대한 제품 상담을 원하신다면
레보딕스 홈페이지, 카카오톡으로 연락 부탁 드립니다.
