안녕하세요 ㈜레보딕스 입니다.
이번 포스팅에서는 FMI사의 Chlorine Injection Pump System에 대해 소개해 드리겠습니다.
# Chloritrol
# ChlorineInjectionPump
# disinfection
# disinfectionsystem
로터리 피스톤 펌프
FMI
FMI사는 밸브 없이 피스톤의 상하 왕복, 회전 운동만으로 유체를 이송하는 Rotary piston 펌프를 전문적으로 제조하는 회사입니다. FMI사의 Rotary piston pump는 우수한 내구성과 성능으로 여러 응용 분야의 연구용, 산업 공정용으로 많이 사용되고 있습니다.
FMI의 피스톤 펌프는 일반적인 피스톤 펌프와는 다른 방식으로 유체를 이송하는데요 그 원리는 다음과 같습니다.

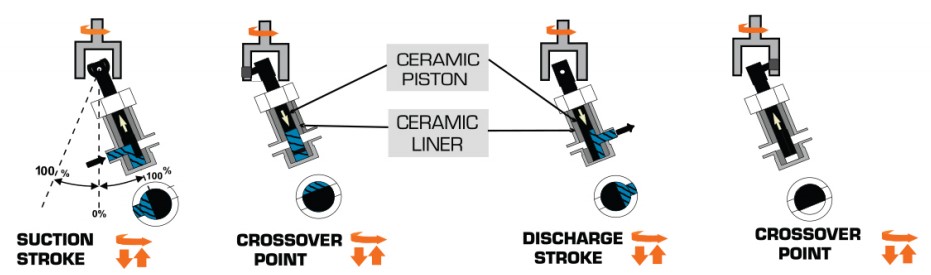

그림과 같이 피스톤 헤드가 드라이브 회전 축과 일정 각을 이룸으로 드라이브가 회전함에 따라 피스톤은 회전과 함께 상, 하 왕복운동을 하게 됩니다. 피스톤에 커팅된 형상은 피스톤이 회전함에 따라 밸브의 역할을 하여 inlet, outlet 포트를 개폐하며, 피스톤의 왕복운동으로 유체를 흡입, 방출 하게 됩니다.
FMI 피스톤 펌프의 주요한 특징은 특허 받은 valveless 디자인입니다. 작동 파트에 밸브가 없기 때문에 밸브로 인해 발생하는 막힘이나 누설의 문제가 없습니다.
또한 변형이 거의 없고 화학적으로 안정한 세라믹 피스톤을 사용함으로써 우수한 내구성을 갖추었고, 외부 환경에 영향 받지 않는 유체 이송 성능을 보여줍니다. FMI의 피스톤은 100만 사이클 이상의 작동 환경을 견딜 수 있습니다.
FMI에서는 이러한 우수한 성능의 밸브리스 피스톤 펌프를 다양한 형태로 제조하고 있는데요 Valveless Chlorine Injection Pump System 도 그 중 하나입니다.
일반적으로 우리가 사용하는 식수나 수영장 소독, 식품 분야의 물처리, 공업용 폐수 처리 등에 염소를 사용한 소독을 주로 하고 있는데요 염소 소독에서는 정확한 계량을 통해 염소를 주입하는 시스템이 중요합니다. FMI 는 이러한 염소 소독 시스템에 밸브리스 피스톤 펌프를 적용하여 기존 시스템의 단점을 보완하고 FMI펌프의 활용도를 넓혔습니다.
Valveless Chlorine Injection Pump System 의 특징

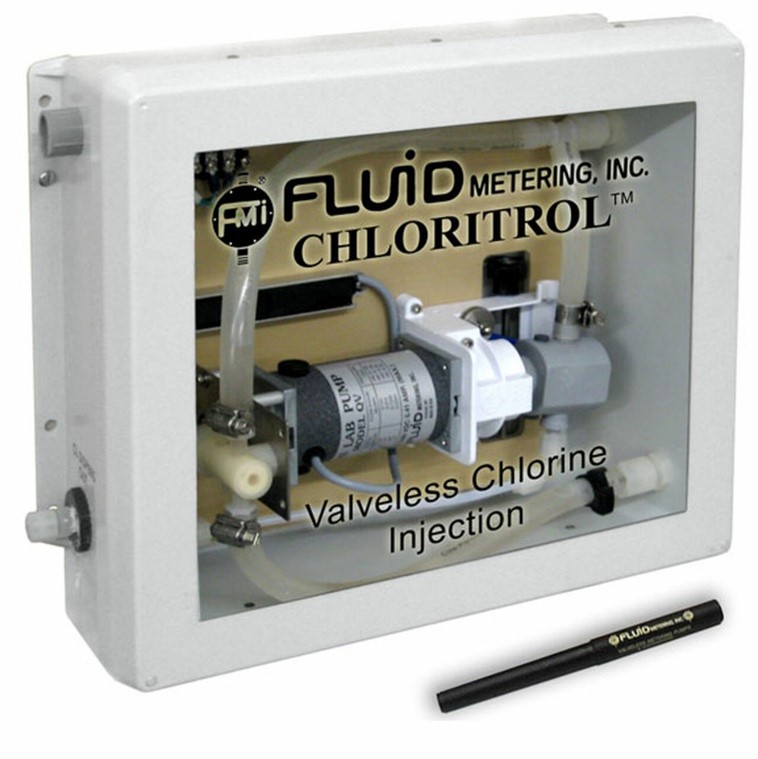

- Chloritrol® 은 도시의 식수 정화를 위해 나트륨과 차아연소산 칼슘을 정확하게 주입하기 위한 시스템입니다. Chloritrol® 은 FMI의 밸브리스 기술이 그대로 적용되어 유지 보수가 필요 없습니다. 또한 특허 기술로 개발되고 완벽한 현장 테스트를 거친 이 시스템은 초 저용량을 포함한 넓은 소독 용량 범위에서 사용할 수 있습니다.
- 일반적으로 물 관련 소독시스템에서 유체가 가스를 배출하는 경향이 있기 때문에 차아염소산나트륨을 정확한 양으로 주입하는 것은 고유한 과제입니다. 금속이나 유기 불순물과의 접촉 외에도 고온, 자외선에 노출, 공동현상을 포함한 많은 환경조건은 차아염소산나트륨 가스 방출을 증가시키는 경향이 있습니다.
결과적으로 이렇게 방출된 기포는 분사 펌프의 출력과 효율성, 정확도에 부정적인 영향을 미치는 gas lock 상태로 나타납니다. Gas lock 는 시스템을 통해 추가되는 염소의 양을 크게 줄일 수 있으며 최악의 경우 펌프의 prime 기능이 정지 될 수도 있습니다.
- FMI의 Chloritrol® 는 이러한 prime 감소 현상이 전혀 없어 펌프 시스템의 성능과 효율성이 최적으로 유지 됩니다.
이러한 특징에 따른 Chloritrol® 의 장점
n 유지 보수가 필요한 밸브나 다이어프램을 사용하지 않습니다.
n 사용에 따른 Prime 성능 감소가 없습니다.
n Line pressure 125 psi 환경에서도 prime 성능이 유지됩니다.
n 최소 1개월간 관리비용 없이 사용할 수 있어 단기간에 투자 회수 효과를 기대할 수 있습니다.
n 저 전력 설계로 에너지 효율이 우수합니다.
n 벽면 장착이 가능해 공간 활용도에서 우수하며 보호 케이스를 포함합니다.
Chloritrol® 의 상세 사양
| Temp | Non-freezing to 104°F |
| Output Volume CL1 | 6.5 GPH max. |
| Humidity | 100% RH non-condensing |
| Shipping weight | 18.6 lbs. (8.4 Kg) |
| Electrical CL1 | 0-90 VDC |
| Electrical CL Supply | 1/4" NPT female CL Recirculation return: 1/4" NPT female CL High Pressure outlet: 1/4" NPT female |
| Dimension | 15 1/2"x 13 3/8"x 6 3/4" |
| Enclosure | NEMA 4X Fiberglass with view window |
| Electrical CL2 | Power input: 100 VAC 50/60 Hz |
| Output Pressure | 125 psi max. |
| Output Volume CL2 | 15 GPH max. |
| Electrical Control Input | Manual, 4-20 mA |
지금까지 FMI의 Valveless Chlorine Injection Pump System Chloritrol® 에 대해 소개해 드렸습니다. 저희 ㈜레보딕스는 FMI의 모든 제품에 대해 상담, 공급, 설치, AS까지 책임지고 담당하고 있습니다. 제품과 관련한 문의 사항은 아래 연락처나 카카오톡으로 연락 주시면 전문 영업상담팀에서 자세히 상담해드리겠습니다.
저희 ㈜레보딕스에서는 FMI사의 제품 외에도 검증된 브랜드의 다양한 lab 펌프 장비, 산업용 펌프 장비, 소모품 등을 취급하고 있으니
많은 관심 부탁 드립니다~ 감사합니다.
