안녕하세요~ 레보딕스㈜입니다.
오늘은 HPLC시스템의 필수품! 인젝터 밸브와 관련 부속품에 대해 소개시켜 드리겠습니다.
보통, 매뉴얼 인젝터 중 가장 많이 사용되는 제품은 Rheodyne 인젝터 밸브입니다. (레오다인 밸브)
위 제품 오른쪽 상단에 있는 로고를 많이 보셨다면, Rheodyne 밸브를 한번쯤은 사용해 보신 경험이 있으신 거예요~
그만큼 HPLC 시스템에서 가장 널리, 많이 사용되는 제품이 Rheodyne 밸브입니다^^
저희 레보딕스는 IDEX 그룹의 국내 독점 대리점으로 Rheodyne 밸브를 공급해드리고 있습니다.
참고로, 예전에는 Rheodyne사가 미국에 독립적으로 있었으나, 현재는 IDEX사에서 인수하여 IDEX사에서 제조, 판매되고 있습니다.
HPLC시스템에 사용되는 샘플 인젝터는 고압에서 사용 가능해야 하며, 높은 재현성이 보장되어야 합니다. 일반적으로 HPLC시스템에서 이 조건에 부합되어 가장 많이 사용되고 있는 제품은 Rheodyne 인젝터 밸브인 7725i 제품입니다.
HPLC 매뉴얼 인젝터 7725i
- Make-Before-Break (MBB) 구조는 LOAD, INJECT 사이에서의 압력 변화를 완화시켜 연속적인 흐름이 될 수 있도록 함
- Sample Loop를 이용하여 최소 1ul에서 최대 5ml까지 시료 주입량의 조절이 가능
- 20ul 샘플 루프 기본 제공
- 부분 채움 방식의 경우 오차율 1% 미만
- 전체 채움 방식의 경우 0.1%미만의 정확한 시료 주입 가능
- 시작 신호를 보내는 built-in position sensing switch 내장 (i 버전)
20ul 샘플 루프가 기본적으로 포함되어 있지만, 다른 볼륨으로 선택도 가능합니다.
5ul ~10ml까지 다양한 볼륨의 Sample loop를 선택하실 수 있습니다.
7725i 매뉴얼 인젝터 밸브 이외에도, 다양한 모델들이 있습니다.
다양한 모델들의 사양은 아래표를 참고해 주세요

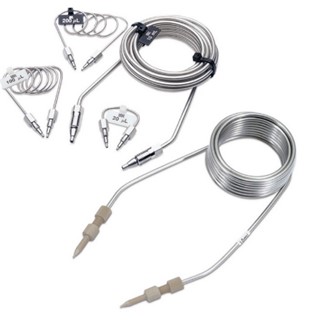

Sample Loop (샘플루프)
Rheodyne 인젝터 밸브에는 샘플루프를 연결해서 사용하셔야 합니다.
보통 Stainless Steel 재질과 PEEK 재질 중에서 선택하여 사용하실 수 있습니다.
또한 밸브 모델에 따라서 사용 가능한 샘플루프가 달라 진다는 점도 참고하세요~
Stator, Rotor seal, Rhebuild Kit (밸브 부속품)
Rheodyne 인젝터 밸브에 맞는 다양한 부속품들도 소개시켜 드리겠습니다.
우선, 인젝터 밸브의 Leak가 발생하면, Rotor seal 부터 점검하셔야 합니다.
대부분 Rotor seal 이 손상되는 경우, 인젝터 밸브의 Leak가 발생합니다.
Rotor seal은 사용하시는 액체의 pH에 따라서 Vespel, ETFE, PEEK 재질 선택이 가능합니다
(보통 일반적으로 Rheodyne 인젝터 밸브에 부착되어 있는 제품은 Vespel 재질입니다)
Stator 부분에는 튜빙을 연결해야 하는데요~이때 피팅을 사용해야 합니다.
하지만 피팅을 잘못 사용하여 Stator가 손상되는 경우도 간혹 발생합니다.
이때는 Stator를 교체해야 하는데요~ 이 제품의 가격이 만만치는 않습니다.
Stator에 피팅을 억지로 조이시지 마시고, 잘 맞는 피팅을 선택해서 사용해 주세요
저희 레보딕스는 피팅, 튜빙 모두 취급하고 있으니 문의사항은 언제든지 연락주시기 바랍니다
[레보딕스㈜ 연락처 : 031-790-1907]
RheBuild Kit 제품도 있습니다.
이 제품은 로터씰, 도구, 링 등 인젝터 밸브의 부속품들이 Kit로 포함되어 있습니다.
인젝터 밸브 부속품은 밸브 모델에 따라서 다양한 제품들이 있습니다.
사용하고 계시는 모델이 어떤건지를 꼭 확인하시고 맞는 제품을 선택하셔야 합니다.
오늘은 HPLC시스템의 필수품! 인젝터 밸브와 관련 부속품에 대해 소개시켜 드렸습니다.
