무맥동 연속 흐름이 가능한 이중 피스톤 고온고압 미터링 정량펌프 (metering pistion pump)[VINDUM 빈덤] – 연구실험 산업용펌프 전문회사 레보딕스㈜

안녕하세요. ㈜레보딕스 입니다.

오늘은 Vindum 사의 이중 피스톤 정량 펌프에 대해 소개해 드리겠습니다.

Vindum 사는 실험실 연구 및 파일럿 플랜트 응용 분야를 위한 고압, 무맥동, 연속 흐름 정량펌프,

자동화 밸브 제조를 전문으로 합니다.

1987년에 설립된 Vindum 사는 최초의 무맥동 연속 흐름 이중 피스톤 정량 펌프를 개발하였습니다.

또한 펌프의 핵심 기술인 CV 밸브 (Constant volume valve) 는

이중 피스톤 펌프와 함께 개발된 특허 받은 밸브 설계입니다.

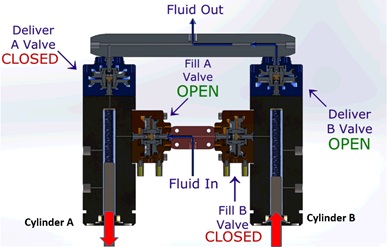

고압 피스톤 연속 흐름 펌프의 원리

먼저 A 실린더에서 피스톤이 상승하는 동안 Fill A 밸브가 닫히고

Deliver A 밸브가 열리면서 A 실린더를 통해 유체가 토출 됩니다.

이때 B 실린더에서 피스톤이 하강하며 B 실린더 안으로 유체가 흡입됩니다.

Fill B 밸브는 유체의 흡입을 위해 열리고 Deliver B 밸브는 닫힙니다.

마찬가지로 B 실린더에서 피스톤이 상승하며 유체를 토출 하는 동안

A 실린더에서 피스톤이 하강하며 유체를 흡입합니다.

이렇게 2개의 피스톤이 교차로 유체를 토출 하고 흡입하면서 연속적인 흐름을 만들어 낼 수 있습니다.

또한 하나의 피스톤이 유체를 토출 하는 동안 다른 피스톤은 유체의 토출이 끝나기 전에

흡입을 마치고 유체 토출 준비를 합니다.

이런 방식으로 하나의 피스톤에서 유체의 토출이 끝나는 즉시 다른 피스톤에서 이어서 유체를 토출할 수 있어

피스톤 교차 시에 맥동이 발생하지 않습니다.

#이중피스톤펌프

#고압정량펌프

#고압피스톤펌프

#피스톤펌프

#미터링펌프

#고압밸브

#니들밸브

#자동밸브

#연속흐름펌프

#주사기펌프

#도징펌프

#정량펌프

#디스펜싱펌프

#디스펜싱

#디스펜스

#정밀유체이송

#Vindum

#빈덤

#빈덤펌프

#Vindumpump

#pistionpump

#meteringpump



고압 이중 피스톤 펌프

VP 시리즈

VINDUM

VINDUM 고압 이중 피스톤 펌프

◆ VP 시리즈를 제어할 수 있는 VPware 앱은 다양한 기능 사용 가능

◆ 13가지 펌프 모드로 입력 또는 속도를 설정하고 유체 전달을 양방향으로 제어 가능

◆ LabVIEW, Fieldbus 및 산업용 EtheNet 네트워크등 다양한 펌프 제어 옵션

◆ 타사 대비 컴팩트한 디자인으로 설치 공간을 최소화함

◆ 모듈식 설계 - 상단 부분은 한 모듈로 제거할 수 있으며 내부에 액체가 들어 있어 세척이 용이

◆ 부식성 유체 사용을 위해 Wetted part를 Hastelloy 로 선택 가능 (옵션)

◆ 고온 모델은 160°C 의 공기조에 삽입 가능



VP 시리즈는 함게 제공되는 VPware를 통해 컨트롤 할 수 있습니다.

VPware는 새로운 펌프 사용자에게 친숙하고 직관적인 인터페이스를 제공하는 동시에

작업자의 요구 사항을 충족 할 수 있는 기능을 제공합니다.

VPware와 VP 시리즈 펌프의 조합으로 모든 사용자의 요구 사항을 충족시키는 우수한 성능,

광범위한 기능 및 작동 용이성을 제공합니다.

또한 고객의 요구 사항에 따라 새로운 기능을 추가하며 VPware를 지속적으로 업데이트 합니다.



VPware 의 특징은 다음과 같습니다.

◆ 직관적으로 펌프 구성 상태, 작동 상태를 알 수 있는 화면 표시

◆ 실시간으로 생성, 저장, 조회되는 쉬운 그래프

◆ 프로그램은 최대 50 ms 간격으로 모든 펌프 매개변수를 기록

◆ 펌프의 속도나 압력을 빠르고 쉽게 입력 할 수 있음

◆ 경고 및 오류 메시지는 오류에 대한 지침과 피드백을 제공

◆ 손쉬운 문제 해결을 위해 펌프 명령과 데이터를 기록하여 오류를 분석

◆ 16개의 펌프를 동시에 제어하거나 여러 VPware세션을 동시에 실행 가능



VP시리즈의 상세 사양

지금까지 Vndum 사의 연속 흐름이 가능한 듀얼 피스톤 펌프에 대해 소개해 드렸습니다.


#레보딕스

#revodix

#실험정량펌프

#연구정량펌프

#산업정량펌프

#산업용정량펌프

#정량펌프

#정밀펌프

#무맥동펌프

#듀얼피스톤펌프

#무맥동피스톤펌프

#실험실펌프

#실험용펌프

#산업용펌프

#연구실펌프

#연구용펌프

#실험실펌프전문

#연구용펌프전문

#펌프전문회사



저희 레보딕스㈜ 에서는 Vindum 사의 제품 외에도

검증된 브랜드의 다양한 lab 펌프 장비, 산업용 펌프 장비, 소모품 등을 취급하고 있으니

많은 관심 부탁 드립니다~! 감사합니다.
