안녕하세요 레보딕스입니다.
오늘 소개해드릴 제품은 Nabertherm사의 furnace 입니다.
먼저 Nabertherm사에 대해 간단히 알아보겠습니다.
Nebertherm은 1947년도에 설립되어 약 70년의 역사를 가지고 있으며, 실험실 및 산업용 퍼니스를 전문으로 개발하고 생산하는 회사이며, 독일 뿐만 아니라, 유럽, 미국, 아시아등의100여개가 넘는 나라에 제품을 수출하고 있는 회사입니다. 그리고 ISO 9001포함하여 모든 관련 표준 및 규정을 준수 함으로써 최고 품질의 Furnace를 제공하고있습니다.
왜 Nabertherm을 선택해야 할까요?
● 다양한 제품라인의 구성
=> 실험용(3~40L) 및 산업용(100~2000L) 모두 취급
● 전문화된 Insulation Skill보유
=> 내부 온도 균일도 ±5℃
● 용량 대비 Compact한 Size
=> 타사대비 내부 챔버의 공간활용도가 10~20%높음
● 제조시 신뢰도 및 성능이 월등한 부품사용
=> 사용시 매우 긴 Life Time
● 2중 안전장치 구성가능
=> Over Temperature Safty System (기기오작동 및 챔버내 온도변화)
● 본사내 Sample Test Center보유
=> 구매전 성능확인(적용가능 유무)를 위한 sample test가능
#Muffle-Furnace

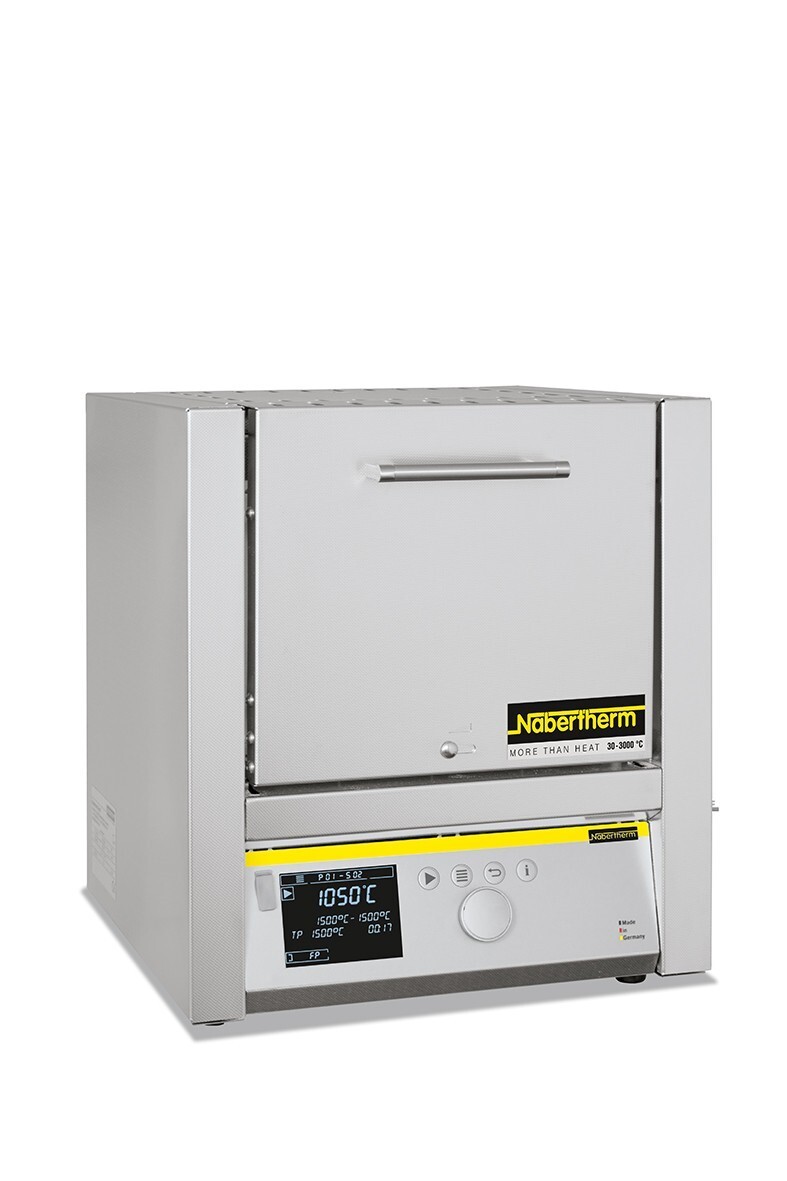

Furnace(전기로)
Nabertherm
전기로란 전기 에너지를 열 에너지로 변환시켜 고온에서 시료를 열처리 하는 장비를 의미합니다.
간단하게 원리를 살펴볼까요?
제품 안에 위치한 저항체, 발열체로 전류를 흘려보내면, 이를 통해 열 에너지가 생성됩니다.
발생된 열은 전도, 대류 복사에 의해서 피가열물을 가열하는 원리 입니다.

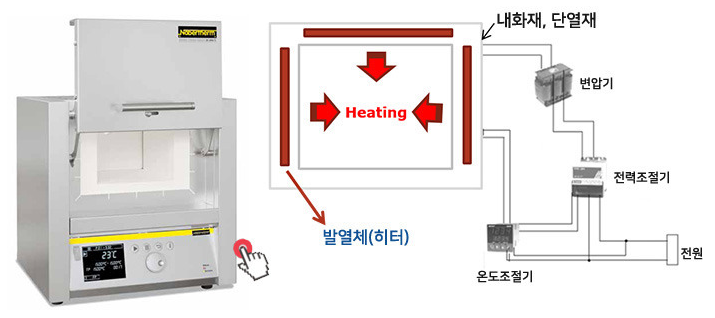

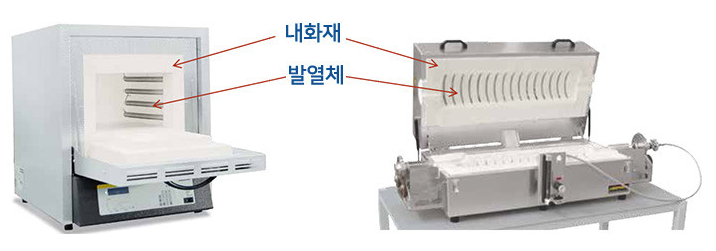

좀더 이해하기 쉽게 그림으로 한번 볼까요?

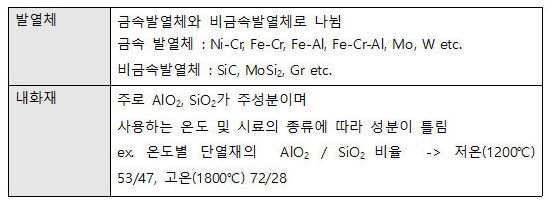

전기로의 주요 핵심 요서는 발열체(히터)와 내화재(단열체)로 나뉘어 집니다.
전기로의 특징
1. 가열 및 냉각속도 조절 가능
2. 매우 정밀 하고 높은 온도의 열처리 가능 (~3000oC)
3. 넓은 온도의 이용범위
4. 분위기 제어 가능 (N2, Ar, H2, other mix gas)
5. 전기공급을 위한 전원장치 외에 연료가 불필요함
6. 뛰어난 단열효과 및 열 효율
7. 높은 회수율
전기로의 용도
1.화합물 합성후 소결작업
2.고온의 세라믹 소성

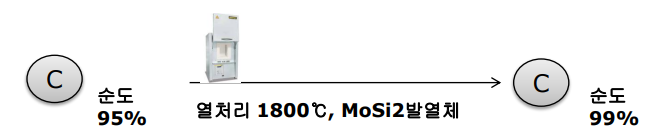

3.탄소, 흑연 전극물질,반도체 재료의 열처리

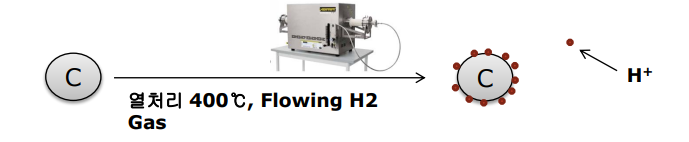

4.금속화합물의 환원
전기로의 분류
이런 전기로는 크게 2가지 종류로 만나보실 수 있는데요
Chamber Furnace와 Tube Furnace로 분류됩니다.
Chamber Furnace의 특징
● 2중 안전장치 구성가능
=> Over Temperature Safty System (기기오작동 및 챔버내 온도변화)
● Spec.(Temperature)별 내화제 분류, 고순도의 발열체 사용
=> 1100℃(●), 1400℃(●), 1600℃(●), 95%이상의 발열체
● Flap 및 Lift Door로 구성
=> 공간 효율성 증가
● 용량 및 용도에 따른 제품 특성화
=> 이면/사면 가열 방식, Ceramic Muffle furnace보유(균일도 향상 및 화학적 저항)
● 사용 Sample 특성에 맞는 배기시스템 선택가능
=> 시간별 On/Off설정 및 Catalytic convertor장착 가능
● 온도 구간별 승온속도 설정가능
=> 제품별 Multi Step Controller선택가능
● Controller내 USB port내장, 가스공급시스템 설치 가능
=> data 수집가능, N2, Ar gas등 챔버내 분위기 제어가능

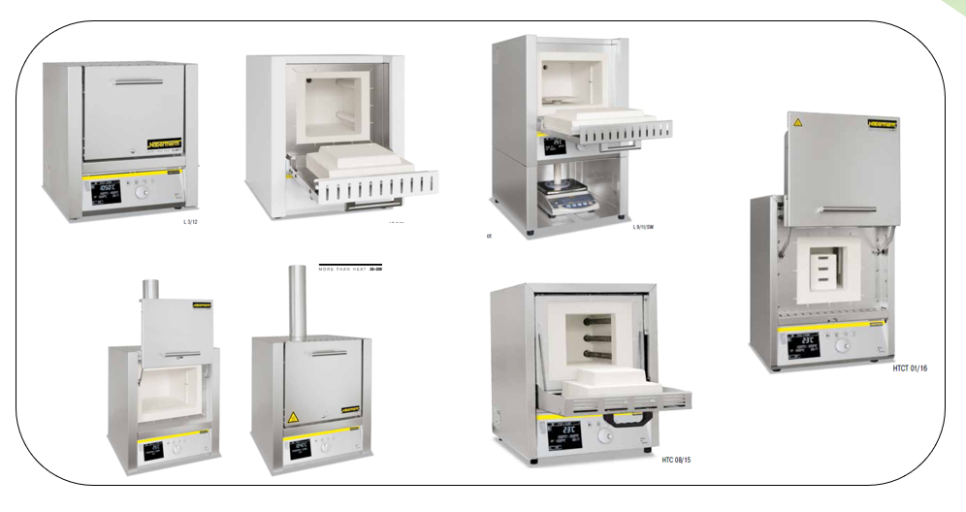

Chamber Furnace
Tube Furnace의 특징

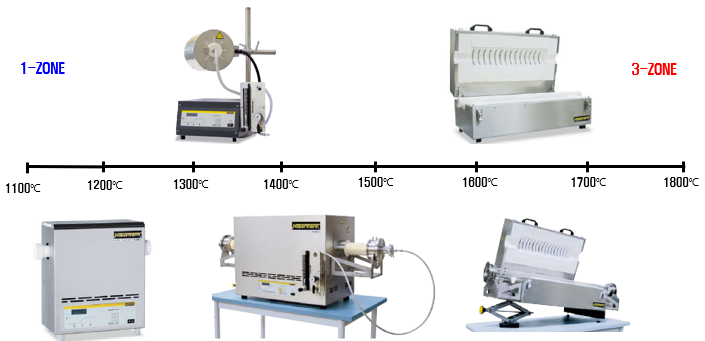

● 1-3 ZONE 선택가능
=> 열처리 양에 따라 튜브내 설정온도 구간 확장 가능
● 사용 온도, 열처리 시료 및 용도에 따른 튜브 재질이 분류되어 있음
=> Al2O3, AlO2, SiO2 , Quartz glass, CrFrAl alloy etc.
● 수직 및 수평퍼니스로 구성
=> 공간 효율성 증가
● 용량 및 용도에 따른 제품 특성화
=> Compact/ Universal, manual / automatic gas supply system, vaccum furnace
● 사용 Sample 특성에 맞는 가스 공급시스템 선택가능
=> Air, N2, Ar, H2(after burnning) gas supply system
Tube Furnace
Nabertherm의 Furnace제품에 대해 간략히 알아보았습니다.
