안녕하세요~ 레보딕스(주) 입니다.
오늘은 Masterflex 사의 멀티채널 튜빙펌프(2채널, 4채널)에 대해 소개해 드리겠습니다.
#masterflex
#ismatec
#masterflexismatec
#tubingpump
#peristalticpump
#dispensingpump
#precisionpump
#dosingpump
#meteringpump
#multichannelpump
#labpump
#precisionpump
#정량펌프
#연동펌프
#튜빙펌프
#정밀펌프
#멀티채널펌프
#다채널펌프
#정량이송
#마스터플랙스
#마스터플렉스
#이즈마텍
#이스마텍
#디스펜싱펌프
#멀티채널디스펜싱
튜빙펌프는 유체 이송용 정량 펌프 분야에서 가장 널리 사용되는 대표적 펌프입니다.
튜브 안의 액체를 롤러로 눌러 자내는 방식으로 튜브 재질에 따라 여러 가지 유체를 사용할 수 있고
모터 스피드와 튜브 사이즈에 따라 다양한 유량을 다룰 수 있습니다.
튜빙펌프 작동 원리
여러 개의 롤러 (Roller)로 구성된 롤러 세트와 헤드 하우징 사이의 공간에 튜브를 장착하고
튜브를 롤러로 눌러 회전시키며 액체를 짜내는 원리입니다.

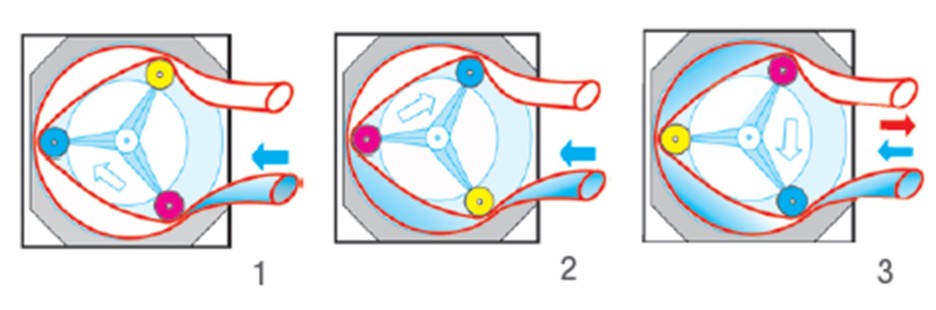

펌프 헤드 안에서 액체의 이동 과정을 나타내면 아래 그림과 같습니다.
이와 같은 튜빙 펌프의 원리로 인해 발생하는 튜빙펌프의 장점과 단점도 존재는 합니다.
튜빙펌프의 장점과 단점을 알려드리겠습니다.
튜빙 펌프의 장점
> 튜브의 사이즈와 같은 튜브의 사양, 모터 속도에 따라 유량을 간편하게 제어 가능하고
비교적 펌프의 조작과 사용이 쉬움
> 사용 액체가 튜브 안에서만 이동하므로 펌프 기기에 액체가 닿지 않음
> 액체의 오염이 발생하지 않고 적절한 재질의 튜브를 사용하면 식품이나 의료 분야에 사용 할 수 있음
> 여러 채널을 가진 헤드를 사용 할 수 있으므로 1대의 펌프로
여러 개의 라인을 연결하여 액체를 주입하거나 이송할 수 있음
> 튜브가 변형되거나 오염되어 교체해야 할 경우 소모품인 튜브를 간편하게 교체하여
사용할 수 있으므로 유지보수가 쉬움
> 사용 액체에 따라 적절한 튜브를 선정하여 사용할 수 있으므로 거의 모든 액체에 대해 펌프를 사용 가능
> 사용 용액에 따라, 사용 튜브에 따라 calibration 이 가능하여 정밀도를 유지할 수 있음
> 펌프 정지시에는 롤러가 체크밸브 역할을 하므로 액체 이송 라인에 밸브나 seal이 필요 없음
튜빙 펌프의 단점
> 다 채널 펌프를 사용할 때 각 채널별로 유량의 오차범위 있을 수 있음
-> 채널별 오차범위는 일반적으로 ±5%
> 사용 시간이 늘어남에 따라 튜브가 변형되므로 오차 발생의 위험이 증가
때문에 튜브의 변형으로 인한 오차 발생시 튜브 교체와 함께 교정이 필요
> 액체 이송의 맥동이 존재함
> 롤러의 개수가 많아 질수록 맥동이 줄어들기는 하지만 구성할 수 있는 롤러의 수에 한계가 있으므로
맥동을 완전히 제거할 수는 없음
> 튜브를 압착하여 액체를 토출하는 작동 원리로 인해 연질 튜브만 사용 가능
그럼 masterflex 사에서 판매하는 튜빙 펌프 중 멀티채널 튜빙펌프 제품을 소개시켜 드리겠습니다.

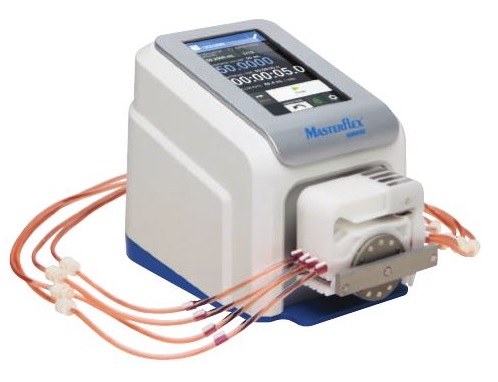

Reglo digital pump (2채널, 4채널)
3-stop 튜빙을 선택하여 사용해야 하는 멀티채널 튜빙펌프입니다.
0.13 ~ 3.17mm ID의 튜빙을 application에 맞는 적절한 구성으로 사용할 수 있습니다.
2채널 4채널의 두 가지 채널 옵션과 6, 8, 12 롤러 사양을 선택할 수 있습니다.
Reglo digital 펌프는 masterflexlive 기능을 이용하여 원격 제어 및 모니터링이 가능합니다.
Masterflexlive는 펌프의 제어 및 모니터링을 위한 안전한 클라우드 지원 플팻폼으로
유량, 분배량을 포함한 펌프 작동 변수를 실시간으로 제어할 수 있습니다.
푸시 알람 기능을 통해 작동 상태나 오류 메시지를 받으며 현장을 지킬 필요 없이
24시간 중요한 프로세스를 모니터링하고 조정할 수 있습니다.
Reglo digital pump의 주요 특징
> 사용자의 편의성, 정확성 및 신뢰성을 최적화하는 소형 bench top 펌프
> 선명한 해상도와 넓은 시야각의 5” TFT 터치 스크린 디스플레이
> 터치 스크린, 아날로그 원격 통신, masterflexlive를 통한 작동 제어
> 다양한 작동 모드 : Continuous run, volume dispense, time dispense,
batch control and interval/off time in volume and time mode
> 자주 사용하는 dispense 프로그램을 저장, 검색하여 사용
> 3-srop 튜빙 – 쉽고 편리한 장착, 안전한 고정
> 온라인 펌프 제어에 관한 3단계 접근 보안 설정 – 펌프 작동 가능 맴버와 제어 수준을 설정

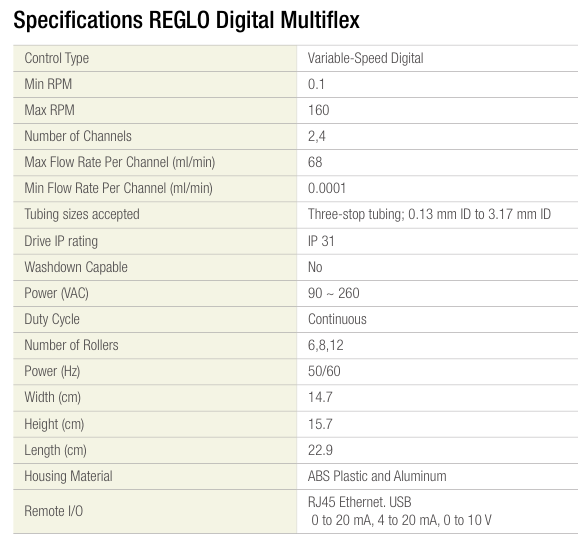

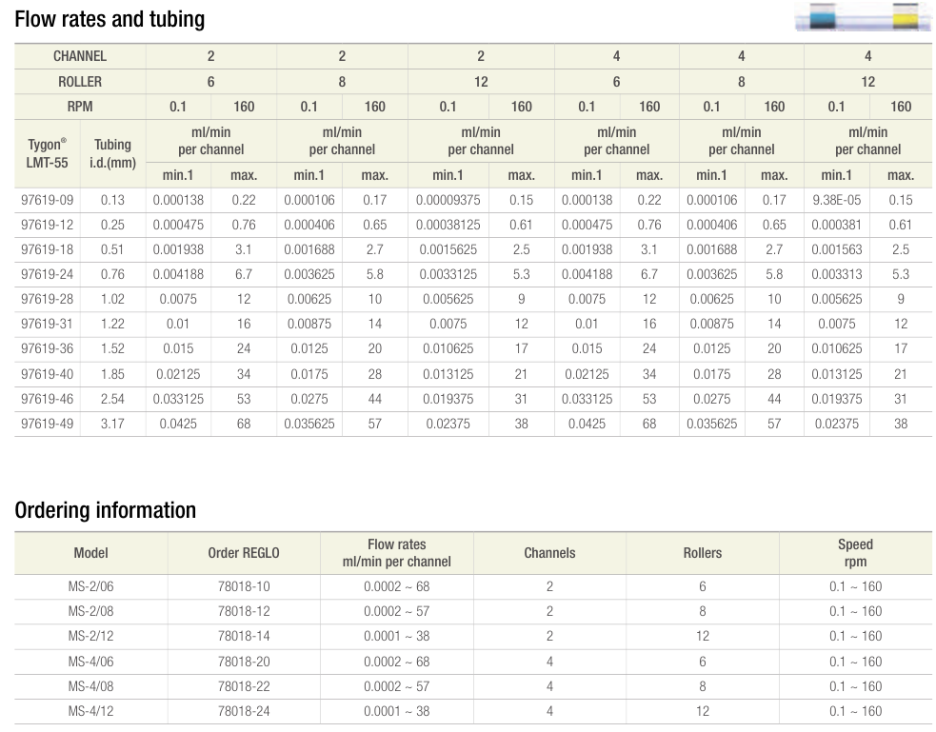

펌프의 상세 사양은 아래 표와 같습니다.
튜빙 카세트에 튜빙 결착 방식
- Fixing-tongue를 가볍게 눌러 튜브 카세트를 들어올려 분리
- 3-Stopper 튜빙을 튜브 카세트 안내 삽입
- 첫번째 Stopper를 카세트 전면 튜브 채널에 삽입
- 두번째 Stopper를 카세트 후면 튜브 채널에 삽입
- 튜빙이 연결된 튜브 카세트를 헤드에 결합
레보딕스(주)에서는 2채널 6롤러 / 4채널 6롤러 튜빙펌프를 재고 보유하고 있습니다.
제품에 대한 궁금하신 사항은 언제든지 레보딕스(주)로 연락 주시기 바랍니다.
저희 레보딕스(주)는 Masterflex사의 제품에 대해 기술상담,
제품공급, 설치, 작동교육, AS까지 모두 책임지고 있습니다.
제품에 대한 문의 사항은 ㈜레보딕스로 전화 문의 주시거나 카카오톡으로 문의 주시면
담당자가 자세히 상담해드리겠습니다.
