안녕하세요~ 레보딕스㈜입니다.

오늘은 IDEX사의 밸브 제품에 대해 소개시켜 드리겠습니다.

저희 레보딕스㈜는 1997년 미국 Upchurch사와 국내대리점을 체결하여

약 26년 동안 꾸준한 매출 증가를 이루어 왔습니다.



현재에는 Upchurch사가 IDEX 그룹으로 통합되어 IDEX 메이커 이름으로 판매되고 있습니다.

IDEX사는 Fitting, Tubing, Connector, Valve, HPLC소모품을 취급하고 있습니다.

오늘은 이 중에서 다양한 밸브에 대해 소개시켜 드리겠습니다.

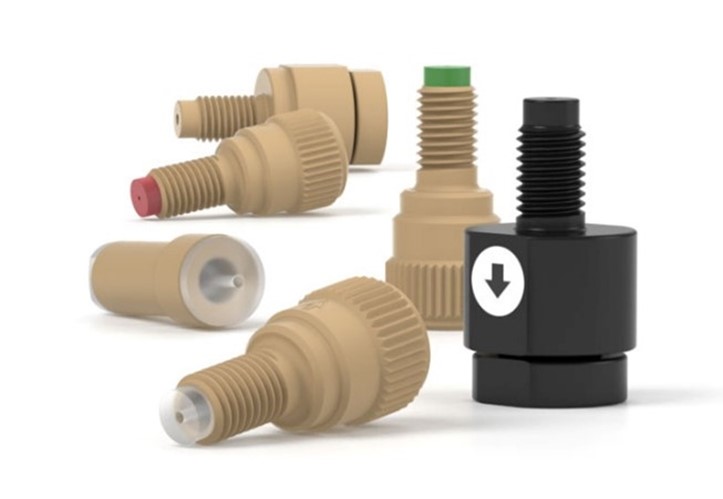

Check Valve

Check Valve는 액체의 역류를 방지하기 위해 사용되는 제품입니다.

액체가 밸브상에 있는 화살표 방향으로만 흐르게 되는 밸브입니다.



위의 그림은 Check Valve의 구조를 알 수 있는 그림입니다.

그림상에서 입구 측에 액체가 유입되면 볼이 스프링을 밀게 되면서 유로가 열립니다.

그에 따라 출구 측으로 액체가 나갈 수 있게 됩니다.



반대로 출구 측으로 액체가 유입되면

볼은 입구 측으로 향하면서 볼이 밸브 씨트를 더욱 더 막게 됩니다.

그에 따라 액체는 입구 측으로 나갈 수 없게 됩니다.

이 그림상의 밸브에는 화살표 방향이 입구측에서 출구측으로 → 이렇게 표시되어 있게 됩니다.



볼이 스프링을 밀려면 최소한의 압력(힘)이 필요한데요~



이 압력을 Cracking Pressure 라고 합니다.

즉, Cracking Pressure는 화살표 방향으로 액체가 흐르게 하는데 필요한 최소 압력입니다.





Back Pressure Regulators (BPRs)

BPRs 제품 역시, 좀 전에 설명 드렸던 Check Valve와 동일하게 밸브에 화살표 방향이 있습니다.

일정 압력 이상이 될 시에만 유로가 열려서 화살표 방향으로 액체가 흐르게 됩니다.

Valve 안에 아래와 같은 카트리지가 있습니다.

카트리지는 7종류가 있으며, 종류마다 Pressure Setting 값이 다릅니다.

(Pressure Setting : 40 psi, 75 psi, 100 psi, 250 psi, 500 psi, 750 psi, 1,000 psi)

Pressure Setting에 도달하였을 때에만 화살표 방향으로 유로가 열리는 밸브입니다.



원하시는 Pressure Setting 값의 카트리지가 1개 포함되어 있는 BPRs 어쎔블리 밸브를 구입하여 사용 하신 후,

다른 Pressure Setting 카트리지만 구입, 교체하여 사용하실 수도 있습니다.



BPRs Valve는 보통 HPLC 시스템에서도 많이 사용됩니다.

HPLC시스템에서 어느 위치에 BPRs을 사용해야 하는지는 아래 내용을 참고해 주세요~



l Detector 후단 : 40~100 psi BPRs 사용

l Pump와 Injector 사이 : 500~1,000 psi BPRs 사용



Check Valve와 Back Pressure Regulator(BPRs)의 차이점

​

Check Valve는 정해진 Cracking Pressure값으로만 사용하지만 설치가 간단합니다.

Back Pressure Regulator는 카트리지를 변경함으로써 Cracking Pressure조절이 가능합니다.

​

---



오늘은 IDEX사의 밸브 제품에 대해서 소개해 드렸습니다.

저희 레보딕스㈜는 IDEX사의 국내 독점 대리점입니다.



저희 레보딕스㈜로 연락 주시면 “IDEX 무료 카탈로그”도 발송 드리니

필요하신 분은 언제든지 연락 주시기 바랍니다~ (TEL : 031-790-1907)
