[FMI] 장비장착형 로터리 피스톤펌프 / 레보딕스(주)

안녕하세요~ 레보딕스㈜입니다.

오늘 소개해 드릴 제품은 FMI사의 로터리 피스톤 펌프중에서

장비장착형 로터리 피스톤펌프인 STH Model 에 대해서 소개해 드리겠습니다~

*Model as shown with 17 frame motors

http://www.revodix.co.kr/_subpage/pump/prouduct/list.php?viewMode=view&ca_id=020405&ca_idx=147&sel_search=&txt_search=&page=1&idx=22079

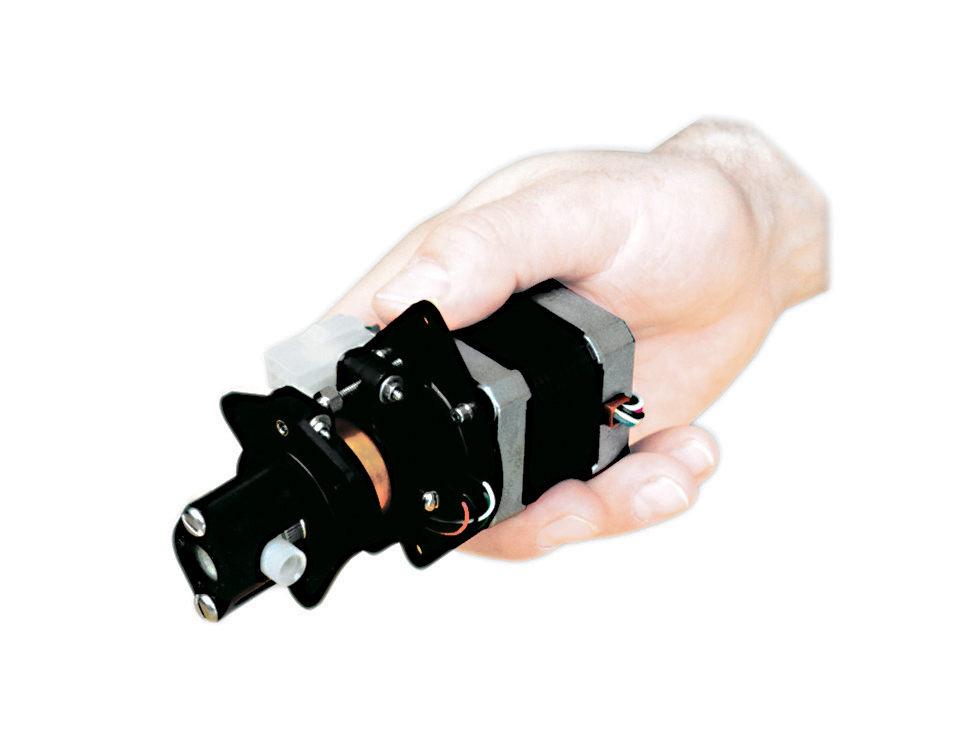

위 사진의 제품이 FMI사의 STH Model 제품입니다.

STH Model은 한 손에 잡힐 만큼 매우 작은 장비장착형 피스톤펌프입니다^^

장비에 부착하여 사용하실 때 소형 펌프 제품이 필요하시다면 이 제품을 강력 추천 드리며,

OEM 의료, 분석 및 계측 등 모든 어플리케이션에 적합한 제품입니다.

옵션인 ICST02 Intelligent Stepper Controller는 모든 FMI 스테퍼 펌프에 대해 프로그래밍 가능한

제어를 제공합니다.

드라이브는 넓은 속도 범위에서 펌프를 제어하는데 필요한 가장 효율적인 성능을 제공하도록

공장에서 구성할 수도 있습니다.

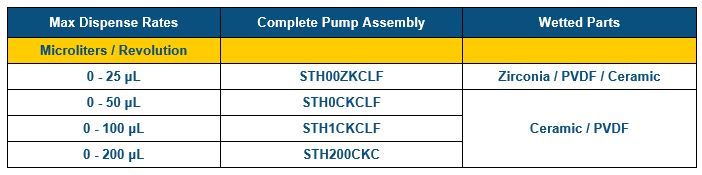

STH Model 제품의 특징 및 스펙은 아래를 참고해 주세요~

  • 밸브가 없어 막힘이 없음, 쉬운 유지보수
  • Opto 센서가 장착된 1.8º 스테퍼 모터 사용
  • 정밀도 우수 : CV of 0.5%
  • 우수한 내화학성 (액체 접촉 부분 : Zirconia. ceramic and fluorocarbon)
  • 0-200 uL/rev으로 유량 조절 가능
  • Drift-free performance

http://www.revodix.co.kr/_subpage/pump/prouduct/list.php?viewMode=view&ca_id=020405&ca_idx=147&sel_search=&txt_search=&page=1&idx=22079


장비 장착형 로터리 피스톤펌프인 STH Model 의 설치 및 사용 Tip도 알려드리겠습니다.

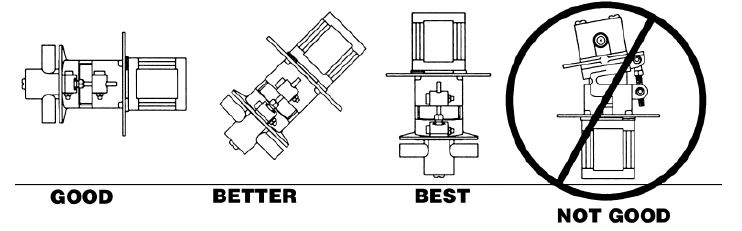

Pump Mounting

최적의 펌프 성능을 위해 FMI 펌프의 펌프 헤드 부분이 6시 방항에~!

모터가 12시 방항에~! 수직으로 장착되는 것이 가장 좋습니다~

이 방향은 펌핑 챔버로 들어가는 에어 버블이 부력 보조를 통해 직접 빠져 나갈 수 있게 합니다.


Setting Dispense Stroke Rate :

분당 (spm) : 점도가 500cps 이하인 유체의 경우 최대 120-350 spm의 스트로크 속도가

이상적입니다. 500cps 보다 큰 유체의 경우 느린 속도를 권장합니다.


Tubings :

Inlet (Suction) Tubing : 캐비테이션 (cavitaion)이 발생하지 않도록 가장 큰 내경을 추천합니다.

Outlet (Dispense) Tubing : 최상의 디스펜싱을 위해 Inlet 튜빙과 동일하거나 더 작은 내경을

갖는 테프론 튜빙을 사용하는 것이 좋습니다.



오늘은 FMI사의 로터리 피스톤 펌프 중에서 장비 장착형 로터리 피스톤펌프인 STH Model

대해서 소개해 드렸습니다.



FMI사의 로터리 피스톤 펌프는 전 세계적으로 독특한 펌프입니다.

밸브가 없고 오직 움직이는 부분은 피스톤하나입니다.

그렇기에 이 피스톤부분은 매우 특별하게 설계되어 있으며 최상의 정확도를 보장합니다^^



저희 레보딕스㈜는 FMI사의 독점대리점입니다.

FMI사의 로터리 피스톤 펌프에 대해 궁금하시다면 아래 연락처 혹은

레보딕스 카카오톡으로 연락주세요.

더욱 자세한 상담으로 여러분의 궁금점이 풀리실때까지 도와드리겠습니다.

항상 저희 레보딕스㈜를 아껴주시고 많은 관심 가져 주셔서 감사합니다.
