안녕하세요!

오늘은 FLOM 사의 고압용 피스톤 펌프 UI-22 모델에 대해 설명드리겠습니다.



UI-22 모델은 Linear Drive를 적용한 똑똑한 피스톤 펌프입니다.

아래 그림을 함께 보시죠!

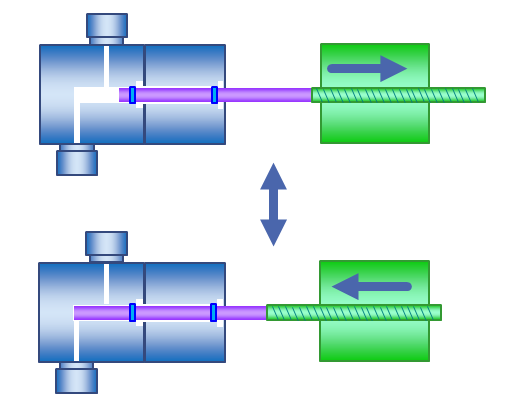

왼쪽사진_Linear Drive / 오른쪽사진_Cam Drive

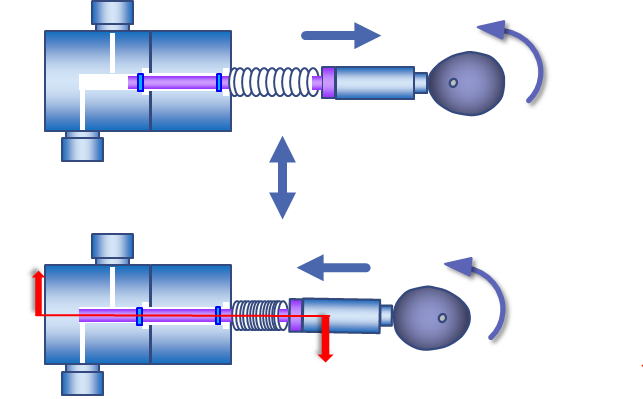

오른쪽의 Cam Drive는 캠의 회전운동을 스프링의 직선운동으로 바꿔

플런저의 위치를 이동시키며 액체를 토출하게 됩니다.



이 과정에서 2가지 문제가 발생합니다.

1. 기포 발생

2. 압력 저하



이런 문제점을 해소하기 위해 FLOM사에서는 Linear Drive를 적용한 펌프를 선보였습니다.

Linear Drive는 모터와 플런저가 이어져있어 모터의 힘을 그대로 전달받게 되므로 압력 저하가 발생하지 않습니다.

또한 스프링이 없으므로 기포 발생 현상도 현저히 낮아지게 됩니다.



이  UI-22 제품은 특히 플런저 Seal이 강화되어 높은 압력에도 손상이 적으며

점도가 높은 액체에도 적용할 수 있는 모델입니다.



피스톤 펌프는 맥동이 작다는 점이 장점이 있습니다.

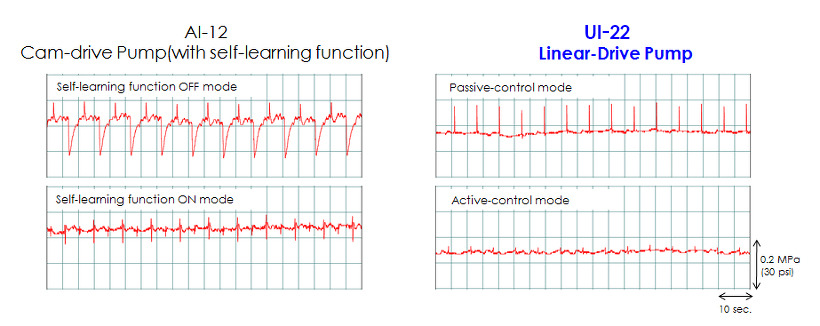

위의 그래프를 살펴보면 UI-22 모델은 기존의 AI-12모델보다 현저히 작은 맥동을 보이고 있습니다.

피스톤 펌프를 사용하실때, 맥동때문에 문제가 되는 경우가 종종 있습니다.

UI-22 모델의 Active-Control Mode 적용 시 맥동이 거의 없으므로 정밀한 실험을 하실 때 안성맞춤인 제품입니다.

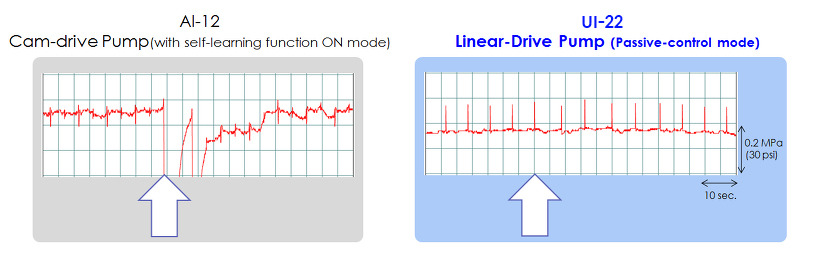

또한 실험을 하다보면 기포가 발생하는 경우가 더러 있는데요,

기포가 발생할 경우 일반적인 펌프에서는 원래대로 돌아가는데 30초 이상이 소요됩니다.

하지만 UI-22 모델은 5초 이내로 매우 빠른 회복 시간을 확보하고 있습니다.

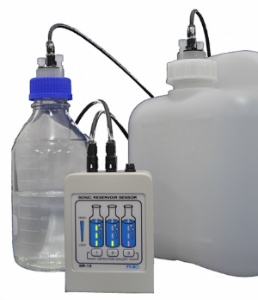

추가로 FLOM 제품과 함께 사용하실 수 있는 초음파 센서를 소개드립니다.

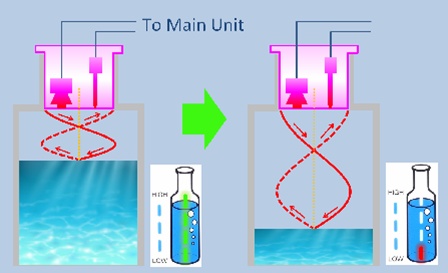

위 센서는 비 접촉식 센서로 반사되는 초음파를 측정하여

바틀 내 액체의 수위를 나타내주는 장치입니다.



총 4단계의 LED 등이 수위를 표시하며 가장 낮은 단계의 레벨 도달 시 알람이 울리며 펌프가 작동을 멈추게 됩니다.

안정적인 실험을 위해 필요한 장치입니다.



지금까지 피스톤 펌프의 명가! FLOM(origin : JAPAN)사의 신제품 UI-22모델을 소개했습니다.
