안녕하세요레보딕스㈜입니다

오늘은 chemyx 시린지펌프에 시린지를 장착하는 방법을 소개해 드리겠습니다.

먼저 시린지 펌프는 주입과 흡입으로 작동하며, 펌프의 본체안에 위치한 스텝모터가 주가시 펌프가 설치되는

렉과 연결되어 있어 스템모터의 회전운동이 시린지펌프의 직선운동으로 바뀌게 됩니다.

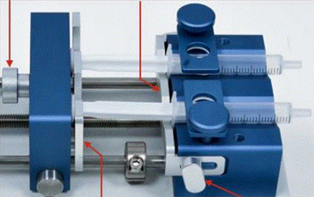

시린지 펌프의 시린지 장착방법아래의 사진에서 A부분의 클램프를 올린 상태로

시린지의 몸통부분을,B에는 시린지의 플룬저를 결착시킨 후,

C부분을 눌러 B의 위치를 조정합니다.이때 B(Pusher Block)의 위치는 시린지가 펌핑되기 전에

시린지와 단단하게 밀착되어 있어야 합니다.

아래의 사진은 chemyxfusion200의 시린지 장착사진입니다.

다음은시린지 펌프에 시린지를 장착후 세팅방법입니다.

펌프 뒷면에 전원 소켓에 펌프 구매시 동봉되는 케이블을 연결하시고 전원에 연결하시면 됩니다.
이제 전원을 키시면 됩니다! 펌프 전원 스위치는 후면, 전원 소켓위에 위치합니다.

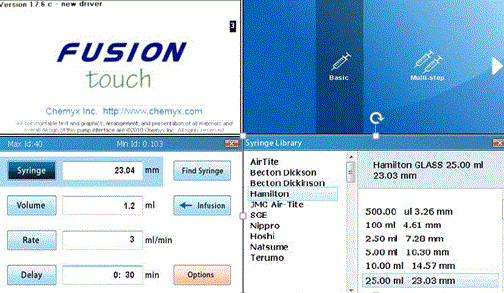

전원을 켰을 아래와 같은 화면이 뜨게 됩니다

Basic 화면모드로 설정한후 시린지의 내경을 설정합니다.

내경을 입력하는 방법에는 두가지가 있습니다.

1)사용자가 주사기의 내경값을 직접 입력

2)라이브러리에 내장된 주사기 세팅값을 이용하여 내경을 가지고 오는 방법

2, 라이브러리에 내장된 주사기 세팅값을 가지고 경우에는
위에 보이는 사진에서 Find Syringe부분을 누르면 됩니다.

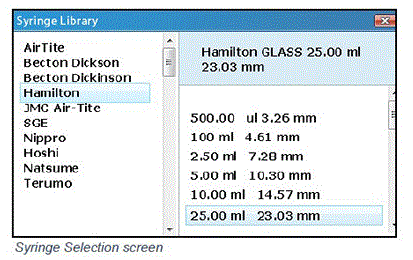

해당 부분을 누르게 되면 라이브러리 화면 새로 열립니다

제조사와 주사기 설정을 해준후 accept해주면 라이브러리 화면이 종료됩니다.

이상으로 chemyx사의 fusion 100,200 시린지 펌프의 시린지를 장착후 세팅하는 방법이였습니다^^

궁금하신 사항있으시면 하단의 레보딕스전화나, 레보딕스 카카오톡으로 연락주시면 상담해드리겠습니다.

감사합니다.
