여러분 안녕하세요~ 레보딕스㈜입니다.
오늘은 MICROPUMP사의 기어펌프를 소개해 드리도록 하겠습니다
MICROPUMP사는 1960년에 미국 Washington에 설립되었으며 기어펌프헤드와 모터 드라이브를
전문적으로 제작하고 있는 회사입니다. 오랜 기술력을 바탕으로 다양한 어플리케이션에
사용 될 수 있도록 다양한 범위의 제품을 취급하고 있습니다.
기어펌프의 가장 큰 장점은 맥동이 작다는 것입니다. 그렇기에 정확한 용량을 일정하게 디스펜싱 시킬 수 있습니다.
● MORE POWER,
● MORE COMPACT,
● MORE APPLICATION
위의 문구는 MICROPUMP사의 제품에 대한 슬로건입니다
MICROPUMP사는 좀 더 혁신적인 Pumping Solution을 제공하고자 지속적으로
노력하며 다양한 제품을 개발하고 있습니다.
[작동 원리]

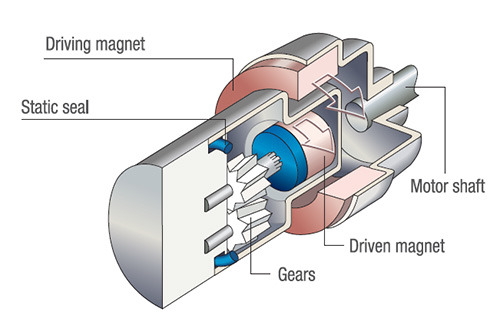

MICROPUMP사의 기어펌프헤드를 절단해 보면 위와 같습니다.
크게 2개의 자석으로 구성되어 있는데~ 바로, Driving magnet과 Driven magnet입니다.
Driving magnet은 모터 축 (Motor Shaft)에 연결되어 있고, Driven magnet은
펌프헤드 내부에 완전히 밀봉되어 있으며 Gear와 연결되어 있습니다.
이 두개의 자석이 한 쌍으로 이루어져 모터가 회전하면 (=>Driving magnet도 회전),
물리적인 접촉없이 Driven magnet과 Gear가 회전하는 방식입니다.
이 Gear의 회전으로 Gear Valley에 있는 액체가 토출되게 됩니다.
[과부하 시 안전장치]
두 자석 사이에서 커플링을 비트는 힘이 초과될 때 커플링 분리 현상이 일어나게 됩니다.
이 현상은 펌프, 모터, 연결된 파이프를 과부하시 일어나는 손상으로부터 보호해 주는 안전장치 역할을 하게 됩니다.
분리 현상 후 자석은 모터가 완전하게 멈추게 되면 재결합되며, 분리현상의 원인이 제거되면 다시 재작동이 가능합니다.
[MICROPUMP사의 GEAR PUMP HEAD]

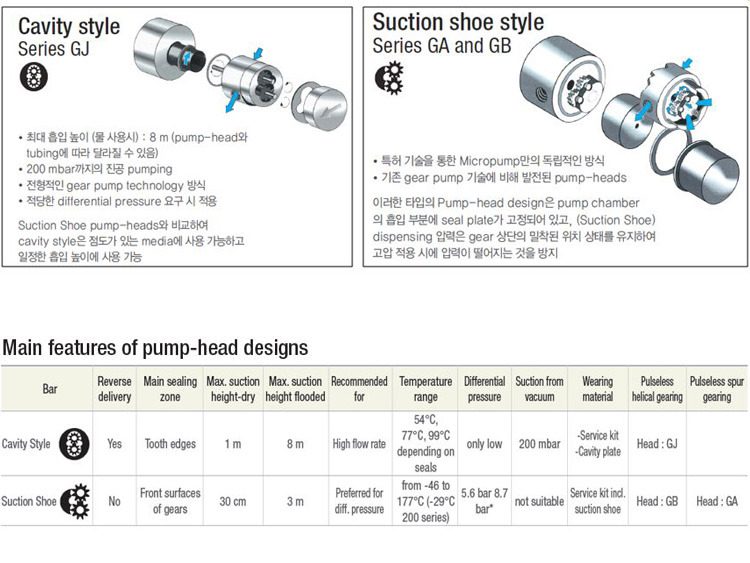

MICROPUMP사의 기어펌프헤드는 2가지 타입이 있습니다. Cavity Style과 Suction shoe Style입니다.
2가지 타입의 특징 및 차이점은 아래를 참고해 주시기 바랍니다.

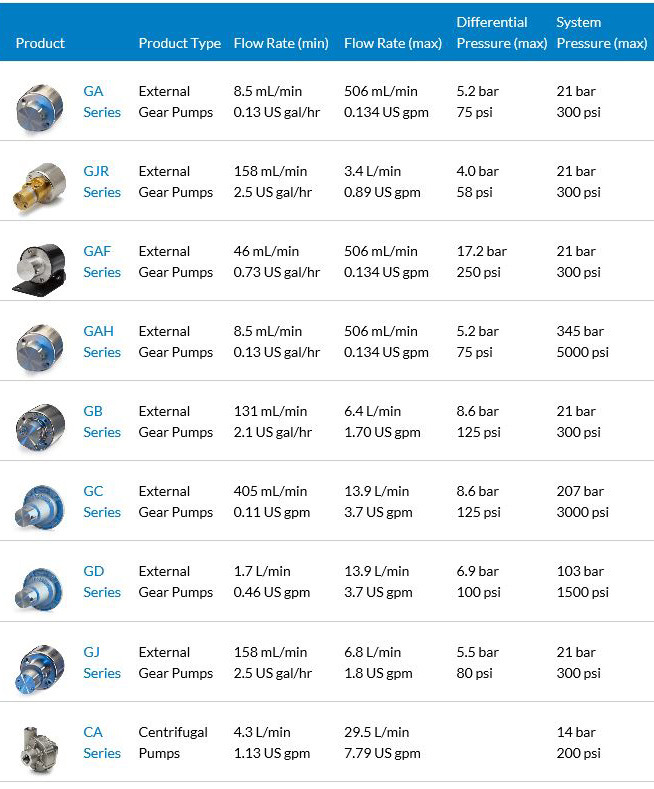

[GEAR PUMP HEAD – Selection Guide]
[DRIVE – Selection Guide]
기어펌프헤드는 알맞은 드라이브에 장착하여 사용되어야 합니다.
사용하고자 하는 조건, Mount 종류에 따라서 아래 제품들 중에서 선택하시면 됩니다.
Pump 선정은 사용하고자 하는 유량 범위가 Pump 스펙의 60~70% 수준으로 동작할 수 있도록 선정하는
것이 가장 좋습니다. 기어펌프는 액체의 종류, 유량, 점도, 압력 등 고려해야 할 사항이
매우 많아서 고객님들이 직접 기어펌프를 선정하기에 어려움이 많으실텐데요~
저희 레보딕스㈜의 펌프 전문가와 상담을 하시면, 더욱 정확하게 용도에 맞는 제품을 선정하실 수 있습니다.
또한 저희 레보딕스㈜는 기어펌프뿐만 아니라 관련 소모품까지 모두 취급하고 있어서
저희 펌프 전문가들이 펌프부터~소모품까지 모두 구성해 드릴 수 있습니다^^
지금까지 MICROPUMP사의 Gear Pump Head 및 Drive 제품에 대해 소개해 드렸습니다.
다른 활용 사례가 궁금하시거나 제품을 자세히 알고 싶으시다면 아래 연락처 혹은 레보딕스 카카오톡으로 연락주세요.
더욱 자세한 상담 도와드리겠습니다.
