안녕하세요~ 레보딕스㈜입니다.

오늘은 미국 IDEX사의 UPCHUERCH 피팅 종류를 소개하겠습니다.

저희 레보딕스㈜는 1997년 미국 Upchurch사와 국내대리점을 체결하여 피팅류를 비롯한 다양한 제품을 취급하고 있습니다. 처음에는 국내에 잘 알려지지 않았던 UPCHUERCH 제품을 이제는 많은 분들이 찾게 되었습니다. 제품력의 증거라고 할 수 있죠~~!



현재는 Upchurch사가 IDEX 그룹으로 통합되어 IDEX 메이커 이름으로 판매되고 있습니다.

IDEX사는 Fitting, Tubing, Connector, Valve, HPLC소모품을 취급하고 있습니다.

지금부터 IDEX사의 다양한 Fitting의 종류에 대해 소개해 드리겠습니다~



#fitting

#nut

#ferrule

#너트

#패럴

#피팅

#업처치

#upchurch

#idex

#아이덱스

#superflangeless

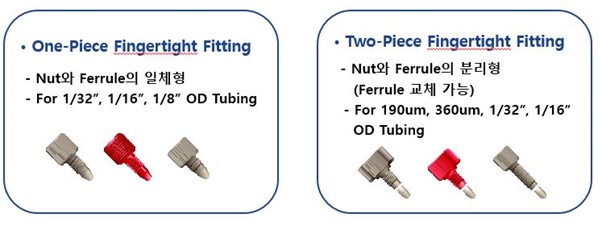

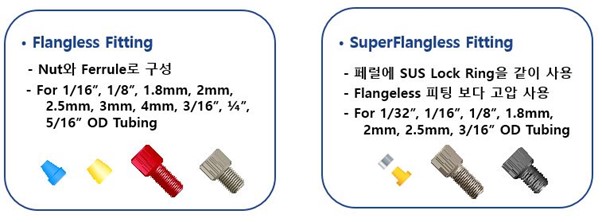

피팅이란?

Fitting = Nut + Ferrule

너트와 패럴을 합쳐서 피팅이라고 부릅니다.

너트패럴 일체형인 제품을 제외하고 항상 두 가지를 같이 사용해 주셔야 하답니다!



피팅의 기본! 영상으로 확인해보세요!



Fitting 선택시 고려해야 할 사항은 아래와 같습니다.

n 피팅을 끼우시는 포트의 나사산 규격 (6-40, 10-32, ¼-28, 5/16-24, M4, M6…)

n 피팅을 끼우시는 포트의 형태 (Coned / Flat-Bottom)

n Tubing OD Size (경질튜빙과 함께 사용하며 연질튜빙용은 따로 있음)

n 피팅을 끼우시는 포트의 재질

n 사용 압력

- VHP(Very High Pressure) : 15,000psi/1,034bar 이상

- High Pressure : 1,000psi/69bar 이상

- Low Pressure : 1,000psi/69bar 이하



너트와 패럴이 정확히 뭘까? 동영상으로 확인해보세요!

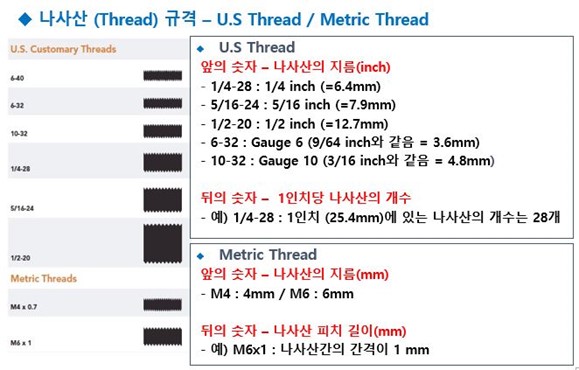

Fitting을 Port에 끼우기 위해 나사산(Thread)이 있습니다.

IDEX에서 취급하고 있는 나사산은 아래와 같습니다.

각 숫자의 의미도 같이 확인해 보세요!

IDEX사의 Fitting 종류는 Coned Fitting Flat-Bottom Fitting이 있습니다.



[Coned Fitting]

Coned Fitting은 Port에 맞물리는 페럴이 Coned 형태가 되는 제품입니다.

대부분 고압용 (High Pressure)에서 많이 사용됩니다.

IDEX사의 Coned Fitting 중에서 베스트 셀러 제품을 소개합니다.



[Flat-Bottom Fitting]

Flat-Bottom Fitting은 Port에 맞물리는 페럴이 평평한 형태가 되는 제품입니다.

대부분 저압용 (Low Pressure)에서 많이 사용됩니다.

IDEX사의 Flat-Bottom Fitting 중에서 베스트 셀러 제품은 아래를 확인해주세요

피팅이 어떻게 작동하는지 잘 모르시겠다면?

아래 영상을 확인해주세요!



피팅을 꽉 조이면 조일수록 누수가 없습니다!

혹시 피팅을 너무 조여서 나사산이 망가지는게 걱정되신다면?

IDEX의 기술을 확인해보세요!



#flatbottom

#conned

#flanglessfitting

#superflangelessfitting

지금까지 IDEX사의 UPCHURCH 피팅종류에 대해 간단하게 소개해드렸습니다.

IDEX사의 UPCHURCH 피팅은 오늘 소개해 드린 제품 이외에 더욱더 다양한 제품들이 있습니다.

저희 레보딕스㈜로 연락 주시면 “무료 카탈로그”도 발송 드리니 필요하신 분은 연락 주시기 바랍니다~^^

(TEL : 031-790-1907)


#레보딕스

#revodix

#연구장비

#실험장비

#연구소모품

#실험소모품

#연구실장비

#실험실장비

#연구실소모품

#실험실소모품

#연구용장비

#실험용장비

#실험실장비

#연구실장비

또한 제품에 대해 자세한 사항이 궁금하시다면 아래 연락처 혹은 레보딕스 카카오톡으로 연락시기 바랍니다.

여러분의 궁금점이 풀리실 때까지 친절히 상담드리겠습니다^^

항상 저희 레보딕스㈜를 아껴주시고 많은 관심 가져 주셔서 감사합니다.
