액체 무맥동 정량이송 고압 피스톤펌프(Highpressure piston pump) [FLOM 플로엠] - 시험/실험용 기자재 전문 레보딕스

안녕하세요!



오늘은 먼저 FLOM사의 피스톤펌프를 간략하게 소개 드리겠습니다.



저희 REVODIX와는 2011년 PITTCON 전시회에서 인연이 되어 런칭하게 되었습니다.

수십년간 피스톤펌프를 개발하고 판매해온 곳이며, 안정적이고 고성능의 제품을 선보이고 있습니다.

그럼 먼저 간단히 일반적인 피스톤 펌프의 기본 원리부터 살펴 보시죠.

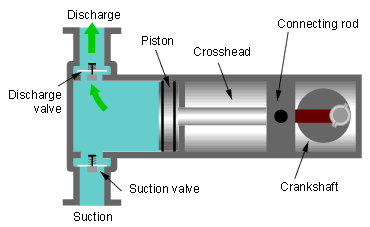

그림에서 Crankshaft가 원 운동을 하면 Piston은 직선 운동을 하게 됩니다.

이 방식의 피스톤펌프를 Cam drive 피스톤펌프라고 합니다.

Piston의 직선 운동으로 Valve안에 볼이 입구와 출구를 막으면서

토출과 흡입을 할 수 있게 됩니다.





Cam Drive는 캠의 회전운동을 스프링의 직선운동으로 바꿔

플런저의 위치를 이동시키며 액체를 토출하게 됩니다.



이 과정에서 2가지 문제가 발생합니다.

1. 기포 발생

2. 압력 저하


#valve

#FLOM

#플럼

#플로엠

#피스톤펌프

#고압피스톤펌프

#고압용피스톤펌프

#피스톤펌프원리

#pistonpump

#정량펌프

#액체펌프

#액체이송

#pump

#고압펌프

#Precisionpump

#Highpressurepump

#무맥동펌프

#연구펌프

#연구실펌프

#연구용펌프

#실험펌프

#실험용펌프

#실험실펌프

고압용 피스톤 펌프

(Highpressure piston pump)

UI-22 Model

FLOM

UI-22 모델은 Linear Drive를 적용한 똑똑한 피스톤 펌프입니다.

아래 그림을 함께 보시죠!

Linear Drive는 모터와 플런저가 이어져있어 모터의 힘을 그대로 전달받게 되므로 압력 저하가 발생하지 않습니다.

또한 스프링이 없으므로 기포 발생 현상도 현저히 낮아지게 됩니다.



이 UI-22 제품은 특히 플런저 Seal이 강화되어 높은 압력에도 손상이 적으며

점도가 높은 액체에도 적용할 수 있는 모델입니다.



피스톤 펌프는 맥동이 작다는 점이 장점이 있습니다.

위의 그래프를 살펴보면 UI-22 모델은 기존의 AI-12모델보다 현저히 작은 맥동을 보이고 있습니다.

피스톤 펌프를 사용하실때, 맥동때문에 문제가 되는 경우가 종종 있습니다.

UI-22 모델의 Active-Control Mode 적용 시 맥동이 거의 없으므로 정밀한 실험을 하실 때 안성맞춤인 제품입니다.

또한 실험을 하다보면 기포가 발생하는 경우가 더러 있는데요,

기포가 발생할 경우 일반적인 펌프에서는 원래대로 돌아가는데 30초 이상이 소요됩니다.

하지만 UI-22 모델은 5초 이내로 매우 빠른 회복 시간을 확보하고 있습니다.



지금까지 피스톤 펌프의 명가! FLOM(origin : JAPAN)사의 신제품 UI-22모델을 소개했습니다.

#HPLC펌프

#HPLCpump

#초음파센서

#수위센서

#수위레벨센서

#초음파수위센서

#초음파레벨센서

#초음파거리센서


#revodix

#레보딕스

#실험실

#실험실용품

#실험실장비

#시험기자재

#실험기자재

#연구기자재

#연구실용품

#연구용품

#시험용품

#시험장비

#실험용품

#실험장비

더 궁금하신 점이 있으시다면 아래 연락처 혹은

레보딕스 카카오톡으로 연락주시면 더욱 자세한 상담 도와드리겠습니다.
