일정한 힘으로 펌프의 튜빙을 고정시키고 싶을 때 사용하는 토크 제어 피팅 (Torque Limiting Fitting) [IDEX] - 실험분석연구실 펌프소모품 전문 레보딕스(주)

안녕하세요~ 레보딕스㈜입니다~

튜빙 (Tubing)을 어딘가에 고정시킬 때, 피팅 (Fitting)을 사용하게 됩니다.

Low Pressure ~ Medium Pressure에서 사용하는 피팅은 손으로 쉽게 조일 수 있도록 설계되어 있는데요~

아무래도 사람이 손으로 조이다 보니, 사람의 손 힘의 차이에 따라 튜빙이 고정되는 피팅 힘이 다르게 됩니다.

힘이 센 사람은 너무 세게 피팅을 조여, 튜빙이 눌리는 현상이 발생되기도 하고,,,

(튜빙이 눌리면, 튜빙의 내부 면적이 작아지게 되면서 유량 (Flow rate) 이 감소됩니다~ㅠㅠ)

힘이 약한 사람은 너무 약하게 피팅을 조여, 튜빙이 완벽히 고정이 안되기 때문에 Leak가 발생되기도 합니다.

그래서 오늘은!

누가 피팅을 조이든, 동일한 힘으로 완벽하게 튜빙을 고정시킬 수 있는 제품에 대해 소개시켜 드리겠습니다~!

바로, 미국 IDEX사 Intuitive™ 토크 제어 피팅입니다.

Intuitive™ 토크 제어 피팅은 IDEX사의 신제품으로 높은 재현성과 신뢰성을 보장하는 내장 토크 제어 피팅입니다.



#토크제어피팅

#최적토크피팅

#IDEX

#Upchurch

#업처치

#아이덱스

#튜빙연결

#튜빙피팅

#펌프튜빙피팅

#펌프튜빙연결

#호스연결

#튜브연결

#Fitting

#Intuitivefitting

#Nut

#Ferrule

#너트

#페럴





Intuitive™

Torque Limiting Fitting

IDEX

Intuitive 토크 제어 피팅은 피팅 조임 시, 최적의 토크에 도달하였을 때, “Click” 소리가 나면서,

더 이상 조여지지 않고, 피팅 머리 부분 (Fitting Head)이 헛돌게 됩니다.

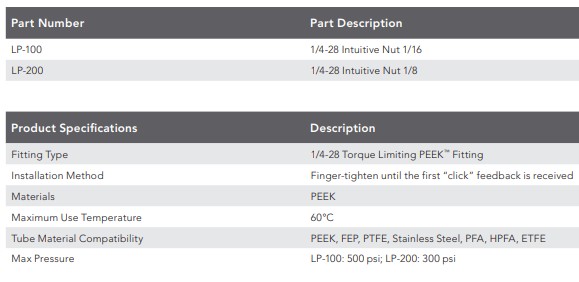

n 특허받은 Torque-limiting 메커니즘으로 피팅 체결의 힘이 항상 일정

n 피팅 조임시 최적 Torque 도달하였을때, "Click" 피드백 제공하여 매번 완벽한 연결 보장

n 특별한 도구 없이 손으로 쉽게 조일 수 있음

n 처음 "Click" 딸깍 소리날때까지 손으로 조이면 됨

n Super Flangeless, Flangeless 페럴과 함께 사용

n 높은 재사용률 : 약 80번

n 1/16"OD 또는 1/8"OD 튜빙 연결 가능

n PEEK 재질 / 60℃ 까지 사용 가능

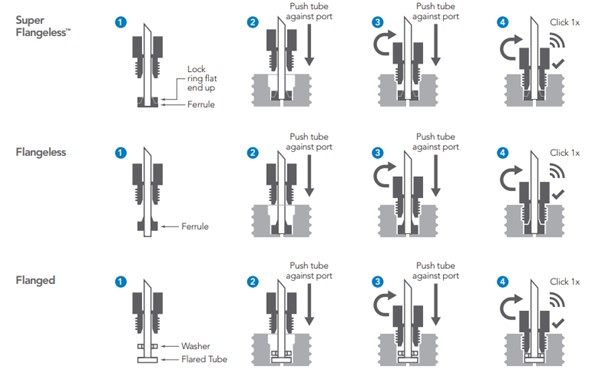

[설치 방법]

Intuitive 토크 제어 피팅은 페럴 (Ferrule)과 함께 사용되어야 하는데요~

IDEX사 Super Flangeless, Flangeless 타입의 페럴과 호환 가능합니다.

피팅시, 헤드 (Head) 부분을 오른쪽에서 왼쪽으로 돌려주면 되고, “Click” 클릭 소리가 날 때까지 돌려주시면 됩니다.

Intuitive 토크 제어 피팅은 RoHS 및 REACH 인증을 받은 제품이니,

관련 Certification도 요청 제공 가능합니다.



오늘은 미국 IDEX사의 Intuitive 토크 제어 피팅에 대해 소개시켜 드렸습니다.

저희 레보딕스㈜는 IDEX사의 국내 독점 대리점입니다. 모든 제품 상담 및 서비스까지 책임지고 제공해 드리고 있습니다.

저희 레보딕스㈜로 연락 주시면 “IDEX 무료 카탈로그”도 발송 드리니 필요하신 분은 연락 주시기 바랍니다~^^ (TEL : 031-790-1907)










#레보딕스

#revodix

#펌프소모품

#펌프소모품전문

#Pump소모품

#펌프악세서리

#펌프악세사리

#실험펌프소모품

#분석펌프소모품

#연구펌프소모품

#실험용펌프소모품

#분석용펌프소모품

#연구용펌프소모품

#실험실펌프소모품

#분석실펌프소모품

#연구실펌프소모품

#펌프장비소모품

제품에 대한 궁금하신 사항은 아래 연락처 혹은 레보딕스 카카오톡으로 연락시기 바랍니다.

여러분의 궁금점이 풀리실때까지 친절히 상담드리겠습니다^^

항상 저희 레보딕스㈜를 아껴주시고 많은 관심 가져 주셔서 감사합니다.
