안녕하세요 ㈜레보딕스 입니다.
이번 포스팅에서는 HPLC 분석기기나 의료 분석 장비 등에서
효과적으로 용존 가스와 기포를 제거할 수 있는 SYSTEC의 debubbler 와 degasser 에 대해 소개해 드리겠습니다.
디버블러(DEBUBBLER)
& 디게서(DEGASSER)
Idex
HPLC 와 같은 유체 분석 시스템에서 액체 내에 용해된 가스와 기포는 주입 유체의 체적에 의도하지 않은 변화를 일으켜 주입 정밀도와 분석 정확도에 모두 좋지 않은 영향을 미치게 됩니다. 이에 idex사의 브랜드인 systec은 용해된 가스를 제거하면서 혹은 제거하지 않은 채로 액체 내에 발생한 기포를 적극적으로 제거하기 위한 시스템을 제공합니다. Systec의 진공 가스 제거 시스템은 다른 일반 가스 제거 기술에 비해 사용이 편리하고 효율이 높으며 유지 비용이 낮은 장점이 있습니다.
그러면 이렇게 이동상에서 가스를 제거하는 것이 중요한데 그 구체적 이유를 살펴보겠습니다.
HPLC 이동상에 용해된 공기는 유속을 불안정하게 하고 baseline의 변동을 초래할 수 있습니다. 가스가 제거되지 않은 이동상은 펌프 헤드에서 가스를 배출하고 기포를 발생시킵니다. 이러한 기포는 펌프 헤드나 체크 밸브 내에 갇혀 flow를 방해하거나 압력 변동을 유발하고 결국 불안정한 유속으로 이어집니다. 특히 의료 분석 분야에서 분석기 내의 기포는 중요한 시약 정량 주입을 방해하고 샘플 오류를 유발하여 비용과 시간을 낭비하게 합니다. 발생된 기포는 디스펜싱 시스템의 거의 모든 부분에 부착되어 고속의 난류를 타고 액체 내에 불필요한 공간을 만들게 됩니다. 이러한 기포의 배출은 오류를 발생시켜 샘플과 시간을 소모하므로 기포의 존재 여부를 감지하는 시스템을 추가로 설치해야 할 수도 있습니다. 그렇다 하더라도 액체의 온도, 압력, 혼합 비율의 변화로 인해 가스를 배출하는 원리로 인한 기포 발생의 위험은 항상 존재합니다. 때문에 형성된 기포를 포착하고 제거하는 debubbler는 분석의 부정확성을 방지하는 최적의 솔루션입니다.
일반적으로 기포를 제거하기 위해 헬륨 살포 방법을 이용하기도 하는데 이러한 방법에는 단점이 있습니다. 헬륨 탱크는 가격이 비싸고 부피가 크며 용매 오염의 위험이 있습니다. 또한 이동상 구성 요소의 증발속도 차이로 인해 시간이 지남에 따라 미리 혼합된 이동상의 구성이 변경될 수 있습니다.
이에 반해 systec의 debubbler는 이러한 단점이 없으며 용존 가스와 기포를 제거하는데 매우 빠르고 효율적입니다.

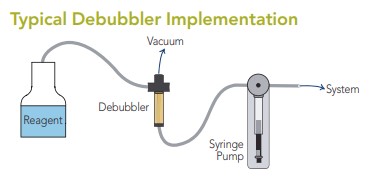

일반적인 systec debubbler의 시스템 구성을 아래와 같은 형태입니다.

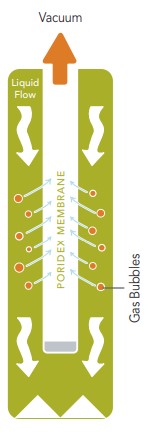

액체에 용해된 기체는 debubbler 내의 flow 에서 Vaccum 과 systec의 PORIDEX 멤브레인을 통해 능동적으로 제거 됩니다.

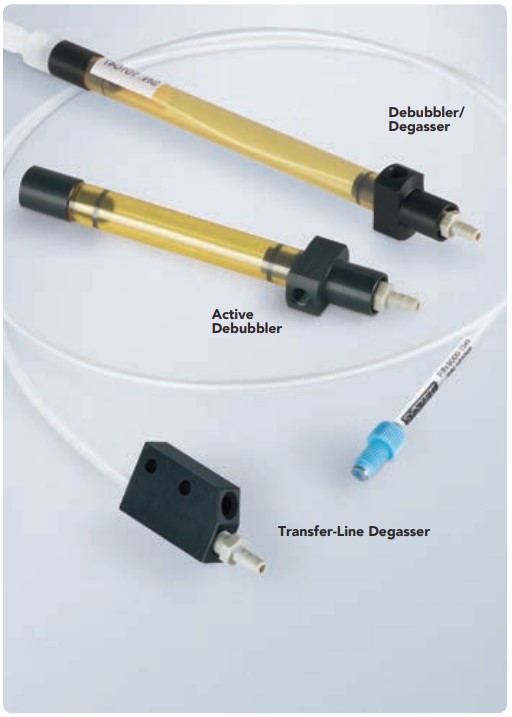

systec 사의 debubbler 관련 제품은 아래의 3가지가 있습니다.
Debubbler / degasser
Vaccum degasing과 능동적 버블 제거 기능의 결합
기포 형성으로 이해 기기를 가동 중지 해야 함에 따라 발생하는 loss time 을 줄입니다.
액체 안에서 발생하는 버블로 인한 부분적인 시약 주입량 감소 때문에 발생하는 오탐지 가능성을 줄입니다.
모든 펌프나 degassing tray 또는 stand-alone degassing 어플리케이션에 쉽게 통합됩니다.
Active debubbler
펌프 전후의 유체 흐름에서 기포를 제거
-기포 형성으로 인해 발생하는 가동 중지 시간을 줄여 기기의 효율성을 향상시킵니다.
-액체 안에서 발생하는 버블로 인한 부분적인 시약 주입량 감소 때문에 발생하는 오탐지 가능성을 줄입니다.
-모든 펌프나 degassing tray 또는 stand-alone degassing 어플리케이션에 쉽게 통합 됩니다.

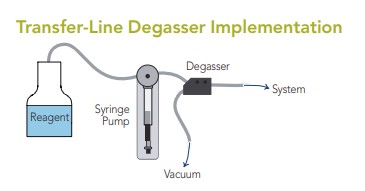

Transfer-line degasser
이송 중에 있는 액체의 용존 가스 제거
-Baseline 변동을 제거하여 검출 감도를 향상 시킵니다.
-Coaxial 디자인은 연결 부위를 줄이고 flow line의 안정성을 향상시킵니다.
-단인 루멘 설계로 가스 제거의 신뢰성이 향상됩니다.

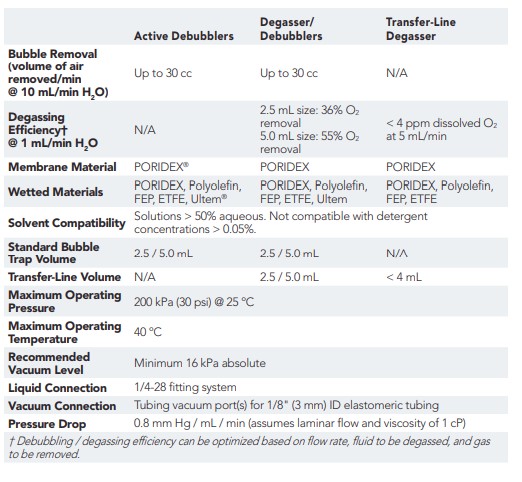

다음 표는 debubbler의 specification 입니다.
지금까지 systec 의 bebubbler & degasser 에 대해 소개해드렸습니다.
저희 ㈜레보딕스에서는 systec 의 모든 제품에 대해 상담, 공급, 설치, AS까지 책임지고 담당하고 있습니다. 제품과 관련한 문의 사항은 아래 연락처나 카카오톡으로 연락 주시면 전문 영업상담팀에서 자세히 상담해드리겠습니다. 저희 ㈜레보딕스에서는 systec 사의 제품 외에도 검증된 브랜드의 다양한 lab 펌프 장비, 산업용 펌프 장비, 소모품 등을 취급하고 있으니 많은 관심 부탁 드립니다~
감사합니다.
