안녕하세요~레보딕스㈜입니다.

오늘 소개해 드릴 제품은 밸브 전문 업체인 Rheodyne사 스위칭/ 인젝션/ 셀렉션 밸브입니다.

Rheodyne사는 현재 IDEX 그룹에 속해 있습니다.

Rheodyne 밸브는 크게 3가지 타입의 밸브가 있습니다.

스위칭 밸브 (Switching Valve) / 인젝션 밸브 (Injection Valve) / 셀렉션 밸브 (Selection Valve)

밸브 타입별 특징을 알려드리도록 하겠습니다^^

#밸브

#매뉴얼밸브

#자동화밸브

#수동밸브

#자동밸브

#레오다인밸브

#rheodyne

#레오다인

#rheodynevalve

#HPLC밸브

#manualvalve

#automaticvalve

#HPLCvalve

스위칭 밸브 (Switching Valve)

Rheodyne

스위칭 밸브의 액체가 흐르는 내부의 모습입니다.

처음에는 Position 1 형태로 유로(Flow path)가 되어 있습니다.

즉, 1번 Port로 액체를 흘려 보내면 6번 Port로 액체가 나오게 됩니다.

여기에, 수동 밸브나 자동화 밸브를 이용하여 Rotor를 60도 움직이게 된다면?

Position 2 형태로 유로가 변경되면서 1번 액체가 2번 Port로 나오게 됩니다.

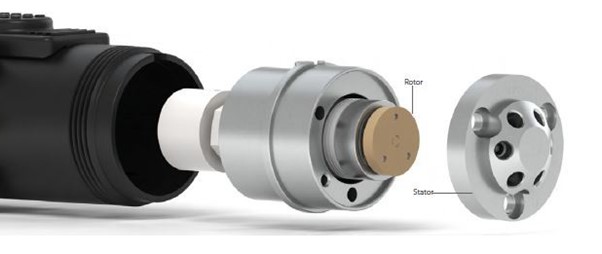

위의 사진처럼 튜빙이 연결되는 Stator는 고정되어 있고, 그 안에 있는 Rotor가 움직이면서 유로가 변경되는 원리입니다.

Rheodyne 밸브는 모두 이런 타입인 Rotary shear valve 입니다.



스위칭 밸브 Application

Rheodyne

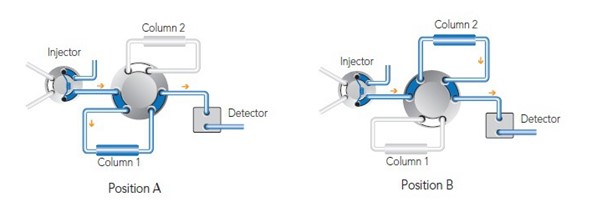

2-Position 6-Port Switching Valve 를 이용하여 2개의 컬럼을 선택적으로 쉽게 사용 할 수 있습니다~!



#switchingvalve

#스위칭밸브



인젝션 밸브 (Injection Valve)

Rheodyne

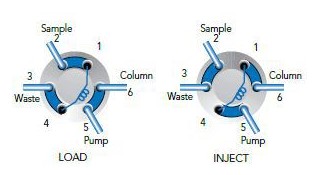

Injection Valve는 Switching Valve와 방식은 동일합니다.

여기에 Sample Loop를 연결시키면, Sample Loop의 볼륨양 만큼 샘플액을 주입할 수 있게 됩니다.

주로 크로마토그래피 (HPLC)에 많이 활용됩니다.

아래 동영상을 클릭하시면 인젝션 밸브를 좀 더 쉽게 이해하실 수 있습니다.



[Rheodyne] 액체 유로 변경은 Rheodyne Valve로 쉽게 가능합니다, 자동화밸브 - 정량펌프 전문 레보딕스(



serviceapi.nmv.naver.com





#인젝터

#인젝터밸브

#인젝션밸브

#injector

#injectionvalve





셀렉션 밸브 (Selection Valve)

Rheodyne

Selection Valve는 하나의 Port로 주입되는 액체를 서로 다른 목적지로 보내고 싶은 경우 사용됩니다.



7번 주입 액체를-> 1번으로 이송

7번 주입 액체를 -> 2번으로 이송

7번 주입 액체를 -> 3번으로 이송.... 등등 이렇게 사용 될 수 있습니다.



셀렉션 밸브 Appication

Rheodyne

6-Position 7-Port Selection Valve 를 이용하여 6개의 액체를 선택적으로 쉽게 이송시킬 수 있습니다~!



#셀렉터

#셀렉션밸브

#selector

#selectionvalve



Rheodyne 밸브는 매뉴얼(수동) 밸브 타입과 자동화 밸브 타입으로 선택 가능하며,

밸브 악세서리도 별도 구매 가능합니다. 저희 레보딕스㈜에서는 모두 취급하고 있습니다^^



지금까지 Rheodyne사 스위칭/ 인젝션/ 셀렉션 밸브에 대해 소개해 드렸습니다.

Rheondyne 밸브에 대해 궁금하시다면 아래 연락처 또는 레보딕스 카카오톡으로 연락주세요.




#레보딕스

#revodix

#산업용정량펌프

#실험용정량펌프

#연구용정량펌프

#산업용튜빙펌프

#실험용튜빙펌프

#연구용튜빙펌프

#산업용펌프밸브

#실험용펌프밸브

#연구용펌프밸브





저희 레보딕스㈜ 밸브 뿐만 아니라 액체를 이송 시킬 수 있는 다양한 정량펌프를 취급하고 있습니다.

액체 이송 시스템이 A 부터 Z 까지 모든 상담 및 지원이 가능하니, 문의사항은 언제든지 저희 레보딕스㈜ 로 연락 주시기 바랍니다.

감사합니다.
