안녕하세요~ ㈜레보딕스입니다.
이번 포스팅에서는 shenchen 사의 튜빙 펌프 중 사용자의 장비에 통합하여 사용할 수 있는 OEM 제품에 대해 소개해 드리겠습니다.
Baoding Shenchen Precision Pump Co., Ltd (Shenchen) 사는 연동펌프, 주사기 펌프 및 기타 유체 정밀 이송 장비의 연구 개발, 제조 및 판매를 전문으로 하는 첨단 기업입니다. Shenchen 은 풍부한 기술력, 우수한 기술적 프로세스를 바탕으로 지속적으로 혁신 적인 제품을 연구하고 개발하여 고객에게 전체적 유체 솔루션 프로그램을 제공합니다. Shenchen 의 제품은 연구 실험실, 바이오, 제약, 식품 및 음료, 정밀화학, 환경 등의 분야에서 널리 사용되며 뛰어난 품질을 바탕으로 유럽, 미국, 호주, 동남아시아등 총 103개국에 수출됩니다.

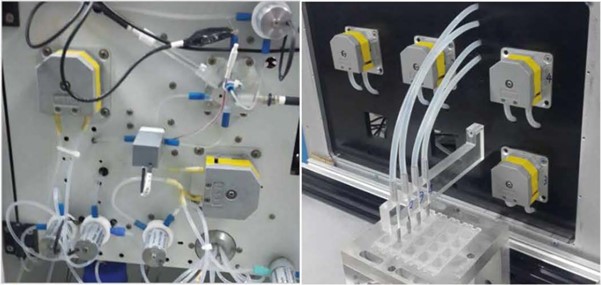

Shenchen 사는 사용자 장비에 통합하여 사용할 수 있는 OEM 제품도 다양하게 취급하고 있는데요 오늘은 그 중 화장품 재료의 충진 공정, 분석 장비 제조, 화학 약품 주입 등에 사용되는 OEM minipump에 대해 소개해 드리겠습니다.

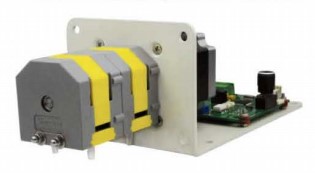

Minipump 시리즈 제품
shenchen
Minipump 시리즈 제품은 컴팩트한 디자인으로 인해 다양한 장비에 통합되는데 적합합니다. 단일 채널 및 듀얼 채널을 선택할 수 있으며 8종류의 튜빙을 장착할 수 있습니다. 유량은 장착 튜브와 모터 rpm에 따라 결정되며 0.0024 ~ 190 mL/min 의 유량을 컨트롤 할 수 있습니다.
또한 긴 수명을 자랑하는 Saint-Gobain 사의 PharMed BPT 튜브도 장착 가능합니다.
Minipump 시리즈에 사용 가능한 모터는 스텝모터, DC 모터, AC 모터 등으로 다양한 모터를 장착 할 수 있습니다.
Minipump 시리즈는 쉽고 간편하게 튜브를 장착 할 수 있는데요 튜브 장착 방법에 대해 소개해 드리겠습니다.
튜브 장착 방법
먼저 사진과 같이 2개의 튜빙 클램프에 튜빙을 장착하고 펌프 헤드의 튜빙 장착 공간을 따라 정렬 시킵니다.
튜빙이 롤러의 중앙에 위치하는지 확인한 후 클램프를 양쪽에서 눌러 펌프 헤드에 고정시킵니다.
압축용 블록을 펌프 헤드의 위쪽 방향에서 튜빙 장착 홈을 따라 위치시킵니다.
마지막으로 압축용 블록을 눌러서 펌프 헤드에 장착하고 잘 고정되었는지 확인합니다.
Minupump 시리즈는 다양한 튜브 연결 옵션도 지원하는데요 아래의 연결 옵션 중 사용자 환경에 맞는 옵션을 선택하여 적용할 수 있습니다.
먼저 standard fast plug 방식으로 다양한 재질의 연질 튜브를 편리하게 연결할 수 있습니다. 사진과 같이 표시된 커넥터에 연질 튜브를 바로 연결할 수 있어 경제적이고 간편합니다.
다음으로 연질 튜브와 경질 튜브를 쉽게 연결하는 방법입니다. 튜빙 펌프는 작동 원리상 펌프 헤드에 연질 튜브를 사용해야 하지만 유체 이송 라인데 경질 튜브를 사용해야 하는 경우 가 있습니다. Minipump는 이러한 경우 사진에 표시된 변환 커넥터를 이용하여 다양한 경질 튜브를 연질 튜브에 직접 연결할 수 있습니다.
의료용이나 식품용 튜브의 경우 커넥터 없이 전체 튜브를 장착할 수 있습니다. 전체 튜브를 장착함으로써 누설 문제나 사용 액체의 오염을 방지할 수 있습니다.
다음은 Minipump의 상세한 OEM 옵션에 대해 소개해 드리겠습니다.

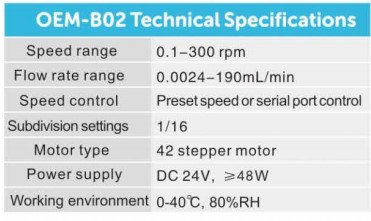

먼저 oem-b02 모델입니다. 42 스테퍼 모터를 사용 했으며 0.0024 ~ 190mL/min 의 유량을 컨트롤 합니다. 스피드 컨트롤은 preset 설정을 사용하거나 시리얼 포드로 컨트롤 할 수 있습니다.
다음은 oem-b039 모델인데요 유량과 모터사양은 같습니다. 스피드 컨트롤은 외부 입력의 pulse frequency 를 통해 하게 됩니다.

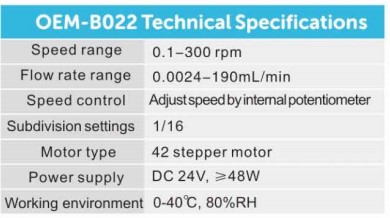

Oem-b022 모델도 모터와 유량은 동일합니다. 스피드 컨트롤은 내부 potentionmeter를 통해 이루어 집니다.
다음은 RS232, RS485 등의 디지털 통신으로 펌프를 제어 할 수 있는 OEM-B013 모델입니다.
디지털 통신을 이용해 PC로 원격 제어하며 회전 방향과 스피드를 조절할 수 있습니다.

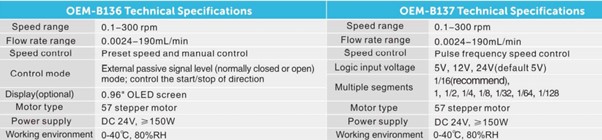

다음은 57 스텝 모터를 사용한 OEM-B136과 B137 모델입니다. 스피드 범위와 유량 사양은 동일하지만 컨트롤 방법과 모드에서 차이가 있습니다. 상세 사양은 아래와 같습니다.

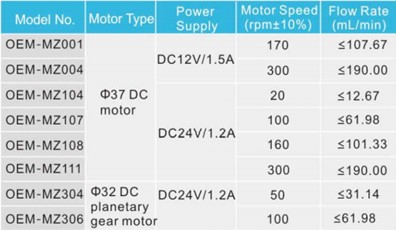

다음은 DC모터가 적용된 oem-mz 시리즈입니다. 입력 전압과 모터 스피드에 따라 사양이 나뉘는데요 상세한 모델 사양은 아래와 같습니다.
마지막으로 ac모터를 적용한 oem-mj107 모델입니다.
지금까지 shenchen 사의 oem 펌프에 대해 소개해 드렸습니다.
㈜레보딕스는 Shenchen사의 제품에 대해 기술상담, 제품공급, 설치, 작동교육, AS까지 모두 책임지고 담당하고 있습니다. 오늘 소개해 드린 제품 외에도 저희 레보딕스에서는 shenchen 사의 다양한 oem pump, 실험실 펌프 등을 취급하고 있습니다. 제품에 대한 문의 사항이 있으시거나, OEM 제품으로 시스템 구성에 관한 컨설팅이 필요하시면 아래 연락처를 통해 ㈜레보딕스로 전화 문의 주시거나 카카오톡으로 문의 주시면 담당자가 자세히 상담해드리도록 하겠습니다.
레보딕스에서는 shenchen 사의 제품 외에도
검증된 브랜드의 다양한 펌프, 소모품 등을 취급 하고 있으니 많은 관심 부탁 드리겠습니다.
감사합니다~
