최초의 무맥동 연속 흐름 고압 이중 피스톤 디스펜싱펌프(dual pistonpump)[VINDUM 빈덤] - 실험연구용 정량펌프 전문 레보딕스(주)

안녕하세요? ㈜레보딕스 입니다.

이번 포스팅에서는 vindum 사의 이중 피스톤 정량 펌프에 대해 소개해 드리겠습니다. Vindum 사의 펌프는 맥동 없는 flow를 생성하는 시린지 펌프의 장점을 살리면서 두 개의 실린더를 교차로 사용해 연속 적인 흐름을 생성할 수 있습니다. 그럼 vindum 펌프에 대해 자세히 알아보실까요~

Vindum Engineering Inc 는 실험실 연구 및 파일럿 플랜트 응용 분야를 위한 고압, 무맥동, 연속 흐름 정량펌프, 자동화 밸브 제조를 전문으로 합니다. 1987년에 설립된 vindum 사는 고압 피스톤 펌프의 설계를 발전시키기 위해 지속적으로 노력하여 최초의 무맥동 연속 흐름 이중 피스톤 정량 펌프를 개발하였습니다. 또한 펌프의 핵심 기술인 CV 밸브 (Constant volume valve) 는 이중 피스톤 펌프와 함께 개발된 특허 받은 밸브 설계입니다.

현재 vindum 의 CV 밸브는 내구성, 신속한 작동, 광범위한 응용 분야, 작동 조건에 대한 적응성 등으로 인해 고압 실험 공정의 필수품이 되었습니다.

Vimdum 은 2015년에 현재 사용 가능한 가장 진보된 연속 흐름 이중 피스톤 펌프인 VP 시리즈 정량 펌프를 출시한 이래 CV 밸브, 12,000 psi 서비스 등급의 Hastelloy 니들 밸브라인, MV 밸브 등을 개발하며 역사를 이어가고 있습니다.



#시린지펌프

#이중피스톤펌프

#고압정량펌프

#고압피스톤펌프

#고압밸브

#니들밸브

#자동밸브

#연속흐름펌프

#주사기펌프

#도징펌프

#정량펌프

#디스펜싱펌프

#디스펜싱

#디스펜스

#정밀유체이송

#vindum

#pistonpump

#dualpistonpump

#highpressurepistonpump

#constantflowpump

#nopulsation

#nopulsationpump

#meteringpump

#syringepump

#dispensingpump

#dosingpump

#dispense

#dispensing

#precisionpump

#pulselesspump

#constantflow

#industrialpump

#dispensingsystem

고압 피스톤 연속 흐름 펌프의 원리

먼저 A 실린더에서 피스톤이 상승하는 동안 Fill A 밸브가 닫히고 Deliver A 밸브가 열리면서 A 실린더를 통해 유체가 토출 됩니다. 이때 B 실린더에서 피스톤이 하강하며 B 실린더 안으로 유체가 흡입 됩니다. Fill B 밸브는 유체의 흡입을 위해 열리고 Deliver B 밸브는 닫힙니다.

마찬가지로 B 실린더에서 피스톤이 상승하며 유체를 토출 하는 동안 A 실린더에서 피스톤이 하강하며 유체를 흡입합니다.

이렇게 2개의 피스톤이 교차로 유체를 토출 하고 흡입하면서 연속적인 흐름을 만들어 낼 수 있습니다. 또한 하나의 피스톤이 유체를 토출 하는 동안 다른 피스톤은 유체의 토출이 끝나기 전에 흡입을 마치고 유체 토출 준비를 합니다. 이런 방식으로 하나의 피스톤에서 유체의 토출이 끝나는 즉시 다른 피스톤에서 이어서 유체를 토출할 수 있어 피스톤 교차 시에 맥동이 발생하지 않습니다.

이렇게 피스톤의 역할 교차 시에 고압을 유지하며 밸브를 적절한 타이밍으로 여닫는 기술이 중요한데요 vindum 은 앞서 말씀 드린 특허 받은 VC 기술로 이 문제를 해결하였습니다.

고압 이중 피스톤 펌프인 VP 시리즈의 특징



n VP 시리즈를 제어할 수 있는 VPware 앱은 기능이 풍부하고 사용자 친화적입니다.

n 13가지 펌프 모드로 입력 또는 속도를 설정하고 유체 전달을 양방향으로 제어합니다.

n LabVIEW, Fieldbus 및 산업용 EtheNet 네트워크등 다양한 펌프 제어 옵션이 있습니다.

n 대부분의 단일 실린더 펌프보다 훨씬 작은 사이즈로 설치 공간을 최소화 합니다.

n 모듈식 설계로 유비 보수가 쉽습니다. – 상단 부분은 한 모듈로 제거할 수 있으며 내부에 액체가 들어 있어 세척이 용이합니다.

n 부식성 유체 사용을 위해 Wetted part를 Hastelloy 로 선택할 수 있습니다. (옵션)

n 고온 모델은 160°C 의 공기조에 삽입 가능합니다.

n 통합 비상 정지 회로를 통해 안전성을 확보합니다

n 2년 보증 서비스를 제공합니다.



VP 시리즈는 함게 제공되는 VPware를 통해 컨트롤 되는데요 VPware는 동종 제품 중 가장 진보된 펌프 제어 스프트웨어 입니다. VPware는 새로운 펌프 사용자에게 친숙하고 직관적인 인터페이스를 제공하는 동시에 작업자의 요구 사항을 충족 할 수 있는 기능을 제공합니다. VPware와 VP 시리즈 펌프의 조합으로 모든 사용자의 요구 사항을 충족시키는 우수한 성능, 광범위한 기능 및 작동 용이성을 제공합니다. 또한 고객의 요구 사항에 따라 새로운 기능을 추가하며 VPware를 지속적으로 업데이트 합니다.

VPware 의 특징

n 직관적으로 펌프 구성 상태, 작동 상태를 알 수 있는 화면 표시

n 실시간으로 생성, 저장, 조회되는 쉬운 그래프

n 프로그램은 최대 50 ms 간격으로 모든 펌프 매개변수를 기록합니다

n 펌프의 속도나 압력을 빠르고 쉽게 입력 할 수 있습니다.

n 경고 및 오류 메시지는 오류에 대한 지침과 피드백을 제공합니다.

n 손쉬운 문제 해결을 위해 펌프 명령과 데이터를 기록하여 오류를 분석합니다.

n 16개의 펌프를 동시에 제어하거나 여러 VPware세션을 동시에 실행할 수 있습니다.

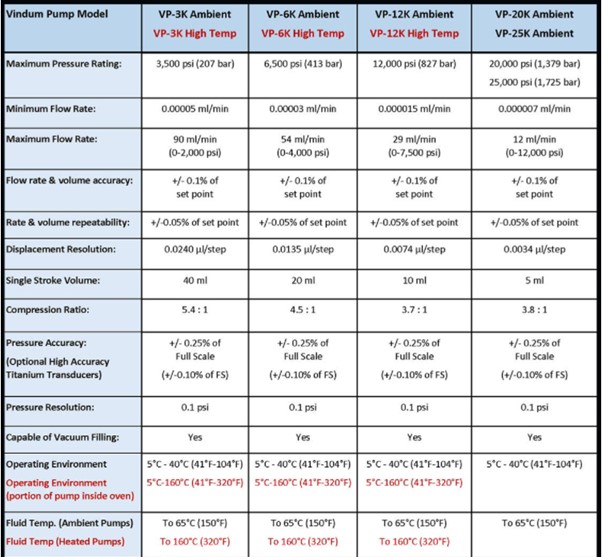

VP시리즈의 상세 사양

지금까지 vindum 사의 연속 흐름 이중 피스톤 펌프에 대해 소개해 드렸습니다.

저희 ㈜레보딕스에서는 Vindum 의 모든 제품에 대해 상담, 공급, 설치, AS까지 책임지고 담당하고 있습니다. 제품과 관련한 문의 사항은 아래 연락처나 카카오톡으로 연락 주시면 전문 영업상담팀에서 자세히 상담해드리겠습니다.


#Revodix

#레보딕스

#실험용펌프

#연구용펌프

#실험실펌프

#산업용펌프

#실험용정량펌프

#연구용정량펌프

#산업용정량펌프

#실험연구정량펌프

#실험연구용정량펌프

#연구실험용정량펌프

#연구실험정량펌프

저희 ㈜레보딕스 에서는 Vindum 사의 제품 외에도

검증된 브랜드의 다양한 lab 펌프 장비, 산업용 펌프 장비, 소모품 등을 취급하고 있으니 많은 관심 부탁 드립니다~

감사합니다.
