안녕하세요~ 레보딕스㈜입니다.
오늘은 IDEX사에서 취급하는 다양한 Fitting 종류에 대해 소개해 드리겠습니다.
IDEX사는 Fitting, Tubing, Connector, Valve, HPLC소모품을 취급하고 있습니다.
오늘은 IDEX사 제품 중에서 다양한 Fitting의 종류에 대해 소개해 드리겠습니다~
우선, Fitting이란 무엇일까요?
Fitting은 튜빙을 연결할 때 필요하며, 아래 그림처럼 Nut와 Ferrule로 구성되어 있습니다.
Fitting 선택시 고려해야 할 사항은 아래와 같습니다.
1. Receiving Port의 나사산 규격 (6-40, 10-32, ¼-28, 5/16-24, M4, M6…)
2. Receiving Port의 형태 (Coned / Flat-Bottom Type)
3. Tubing Size 와 재질
4. Receiving Port의 재질
5. 사용 압력
- VHP(Very High Pressure) : 15,000psi/1,034bar 이상
- High Pressure : 1,000psi/69bar 이상
- Low Pressure : 1,000psi/69bar 이하
Fitting에는 나사산 (Thread)가 있는데요~
IDEX에서 취급하고 있는 나사산은 아래와 같습니다.
각 숫자의 의미도 같이 확인해 보세요~
콘 타입 피팅

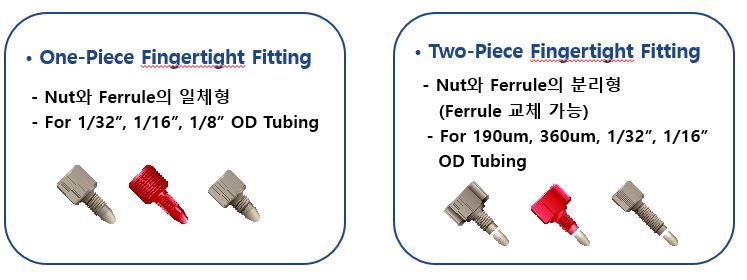

Coned Fitting은 Port에 맞물리는 페럴이 Coned 형태가 되는 제품입니다.
대부분 고압용 (High Pressure)에서 많이 사용됩니다.
IDEX사의 Coned Fitting 중에서 베스트 셀러 제품을 소개합니다.

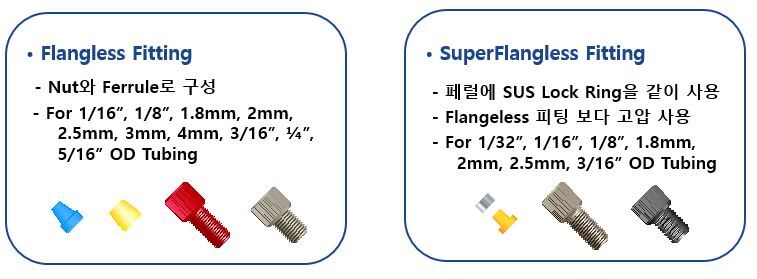

Flat-Bottom Fitting은 Port에 맞물리는 페럴이 평평한 형태가 되는 제품입니다.
대부분 저압용 (Low Pressure)에서 많이 사용됩니다.
IDEX사의 Flat-Bottom Fitting 중에서 베스트 셀러 제품은 아래를 확인해주세요~
지금까지 IDEX사의 Fitting 종류에 대해 간단하게 소개해드렸습니다.
IDEX사의 Fitting은 오늘 소개해 드린 제품 이외에 더욱더 다양한 제품들이 있습니다.
저희 레보딕스㈜로 연락 주시면 “무료 카탈로그”도 발송 드리니 필요하신 분은 연락 주시기 바랍니다~!
(TEL : 031-790-1907)
