오늘은 IDEX사의 튜빙과 피팅을 안전하고, 정확히 연결 할 수 있는 방법을 알려드리겠습니다.
IDEX사는 Fitting, Tubing, Connector, Valve, HPLC소모품을 취급하고 있습니다.
피팅 툴 (Fitting Tool)
오늘 소개시켜 드릴 피팅 툴을 이용하는 경우는
SUS Rock Ring과 함께 사용되는 IDEX사의 Super Flangeless 피팅을 연결하는 경우 (고압 어플리케이션)에 해당됩니다.
준비물 : Tubing, Super Flangeless Nut, Super Flangeless Ferrule
(+SUS rock ring 포함), Torque wrench, Extender tools
1. 준비된 튜빙의 끝에 Super Flangeless Nut → SUS Rock Ring → Super Flangeless Ferrule 순서로 꽂아줍니다.
* 주의 : SUS Rock Ring의 넓은 면이 Nut의 끝부분과 맞닿아야 Furrule을 정상적으로 조일 수 있습니다.
2. 튜빙의 끝에 Furrule의 끝을 편평하게 맞춘 후
튜빙을 포트에 직각으로 밀면서 토크 렌치를 이용하여 조여줍니다.
토크 렌치에서 딸깍 소리가 날 때까지 조여주면 완료!

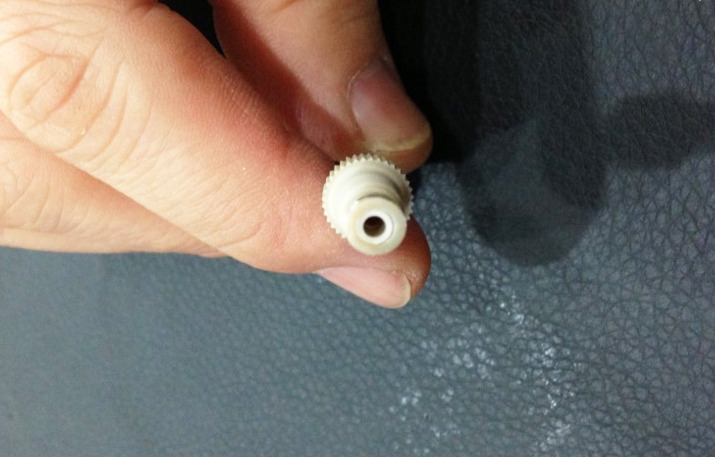

잘 조여진 상태의 피팅은 아래 그림과 같이
튜빙과 Ferrule이 일직선상에 있어야 Ferrule의 연결부위가 찌그러지지 않아야 합니다.
잘못된 Fitting의 상태는 아래 그림과 같습니다.
튜빙이 Ferrule의 안쪽으로 들어간 상태,
SUS Rock Ring과 너트가 연결되지 않은 상태 등이 가장 많이 문제가 발생하는 경우입니다.
이렇게 Fitting이 잘못 연결될 경우 장비에서 튜빙이 빠지거나 Leak가 발생하게 됩니다.
마지막으로 많은 분들이 실수하는 부분 입니다!
1. SUS rock ring의 앞, 뒷면 위치
2. Nuts 체결할 때 반드시 tube를 해당 포트에 밀어놓은 상태에서 조여야 함
3. 토크렌치와 Extender tool을 이용하여 6 in-lbs(6.9kgf/cm) 힘으로 조임
4. PEEK tubing의 경우 5/8” 이상의 곡률 반경으로 구부리지 않아야 함
지금까지 IDEX사의 튜빙과 피팅을 안전하고, 정확히 연결 할 수 있는 방법을 알려드렸습니다.
