Elveflow 압력컨트롤러 OB1

안녕하세요 ㈜레보딕스 입니다.

오늘은 Elveflow사 압력컨트롤러 OB1 제품의 논문 사례를 몇가지 소개하겠습니다.

#앨브플로우

#엘보플로우

#마이크로플루이딕

#마이크로플루이딕사례

#미세유체

#미세유체컨트롤

#미세유체컨트롤사례

#미세이송

#압력컨트롤러

#미세압력조절

#미세유체역학

#미세유체칩

#미세유체이송

#피에조일렉트릭

#pricisionpump

#elveflow

#microfluidic

#microfluidicengineering

#labonachip

#labonchip

#microchip

#microchannel

#pressurecontroller

#fluidtransfer

#pressureflow

#microflow

#flowcontrol

#microflow

#droplet

#microdroplet

#emulsion

#nanoemulsion

#dropletpack

#dropletpackage

#OB1

#MK3

#MK3+



미세유체시스템 마이크로플루이딕

OB1



OB1은 미세유체의 흐름을 제어할 수 있는 장비 중 가장 정확하고 반응이 빠른 제품입니다

이는 Elveflow 만의 기술 방식인 piezoelectric regulation 때문인데요~!

이로 인해 정밀한 시린지 펌프나 연동 펌프에 비해 미세유체를 정확하고 빠르게 컨트롤 할 수 있습니다.

OB1을 사용하기 위해서는 외부의 압력원(positive or vacuum)이 필요합니다.

외부로부터 공급 받은 압력을 OB1은 정밀하게 제어하여 유체가 들어 있는 밀폐된 용기에 압력을 가합니다.

가해진 압력으로 인해 유체는 outlet 포트를 통해 외부로 나가게 되고

외부로 전달된 유체는 마이크로 채널을 통해 흐르면서 여러 가지 연구에 활용됩니다.

구체적으로 어떠한 연구에 사용되고 있는지 아래 4가지 사례를 통해 살펴보도록 하겠습니다.





A simple device to immobilize protists for electrophysiology and microinjection

Journal of experimental biology 2020


해당 연구에서는 원형 생물에서 섬모와 같은 운동성 세포를 기계적으로 고정시키고

전기생리학 연구 및 미세 주사에 이용하기 위한 장치를 고안했습니다.

짚신벌레와 같은 단세포 생물을 샘플로 사용하여

샘플보다 작은 구멍이 있는 필터를 통해 적절히 구성된 세포외 용액을 흘려보내고

down stream 을 이용해 샘플을 바닥으로 끌어 들여 필터에 고정하였습니다.

용액의 흐름은 배출구와 연결된 탱크의 감압을 통해 발생되는데요~

감압을 통한 흐름 발생은 미세한 세포를 다루는 만큼 정밀하게 이루어 져야 했습니다.

이 과정에서 탱크의 압력 조절에 OB1 압력 컨트롤러가 사용되었습니다.

이렇게 고정된 샘플은 활동 전위를 기록하거나 세포질 형광 염료 주입에 사용 되었습니다.

마이크로 유리 피펫을 통한 형광 염료 주입에도 OB1이 사용되었습니다.





Continuous production of iron oxide nanoparticles via fast and economical high temperature synthesis

Reaction Chemistry & Engineering 2020


산화철의 나노 입자 합성을 위한 기존의 열분해 방법은 재현성 문제가 있습니다.

이러한 문제를 개선하기 위해 본 연구에서는 290°C 이상의 고온 환경에서 표준 batch 시스템에서는 달성하기 어려운 가열, 냉각 속도를 제공하는 튜브형 리엑터를 통해 산화철 나노 입자의 연속 열분해 합성을 구현하였습니다.

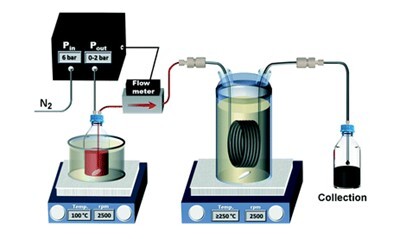

OB1은 MFS4 Flow meter와 조합되어 반응 전구체 용액을 퍼지하고 반응기에

용액 (acetylacetonate, oleylamine, and 1-octadecene as a solvent)을 정밀하게 주입하기 위해 사용되었습니다.





Cyclic on-chip bacteria separation and preconcentration

Scientific Reports volume 10, Article number: 21107 (2020)


나노 입자와 생물학적 분자를 높은 처리량으로 분리하는 것은 의료 및 나노 과학 분야에서 중요한 관점입니다.

본 연구에서는 멤브레인 밸브로 컨트롤 되는 마이크로 플랫폼에서 높은 효율로 생물학적 분자를 분리, 농축하였습니다.

E. coli bacteria는 샘플로서 나노 입자와 분리 되었으며 80.92ul/min 의 처리량으로

122%의 예비 농축 결과를 얻을 수 있었습니다.

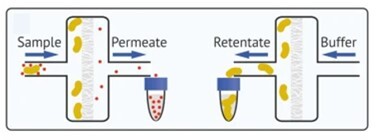

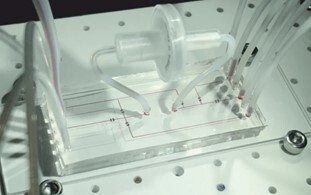

마이크로 칩은 아래 그림과 같이 6개의 포트에서 순서에 따라 밸브가 열리고 닫히게 설계되었고

밸브의 개폐에 따라 버퍼 용액과 샘플 용액이 채워지며 생물 분자를 필터링하고

backflow를 통해 걸러진 분자를 농축하게 됩니다.

OB1은 버퍼 용액과 샘플 용액을 마이크로 칩에 주입하는데 사용되었습니다.

지금까지 elveflow 압력 컨트롤러의 응용 사례를 국제 논문을 통해 소개해 드렸습니다.
