안녕하세요 ㈜레보딕스입니다.
이번 블로그에서는 lab on chip과 같은 미세 유체 실험에서 필수 장비인 Elveflow 의 Microfluidic flow controller에 대해 소개해 드리겠습니다.
#MK3+
미세 유체 실험에서는 마이크로 칩 속의 미세 채널을 통한 유체의 흐름을 제어하는 기술이 꼭 필요한데요, 이와 관련하여 미세 유체 흐름을 제어할 수 있는 방법은 튜빙 펌프, 시린지 펌프, 압력 컨트롤러의 세가지가 있습니다. 이중 압력 컨트롤러인 Elveflow 사의 OB1 MK3+는 다른 제어 방법에 비해 안정성과 반응성이 뛰어나 미세 유체 실험에 필요한 제어를 완벽하게 수행할 수 있습니다. 그럼 OB1에 대해 자세하게 알아보겠습니다.

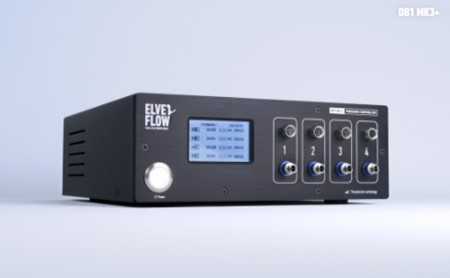

OB1 MK3+
Elveflow
l 제품 작동 원리

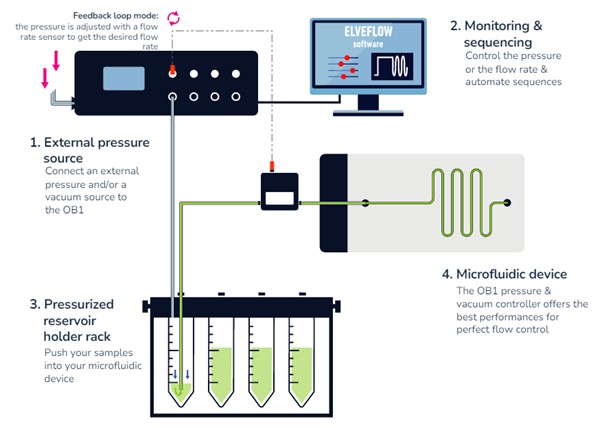

OB1은 그림과 같이 Reservoir에 공압을 가함으로써 저장된 유체를 밖으로 밀어내고 압력을 정밀하게 제어함으로 마이크로 칩 내의 유체 흐름을 조절합니다.
l 빠른 반응성과 정밀한 컨트롤

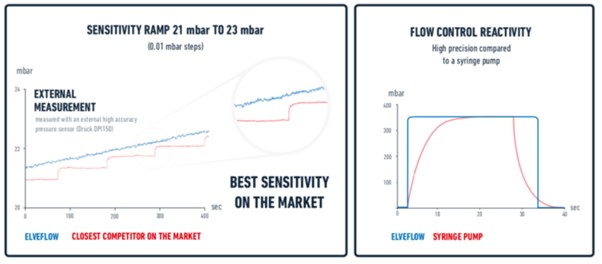

데이터에서 보시듯OB1은 경쟁 제품이나 정밀한 시린지 펌프에 비해 반응성이나 제어민감도가 우수합니다. 이러한 OB1의 우수한 성능은 Piezoelectric 기술을 통하여 가능한데요 압력 컨트롤러중 OB1만이 Piezo 방식의 레귤레이터를 사용합니다.
l Flow sensor와 조합하여 빠른 flow rate제어 가능

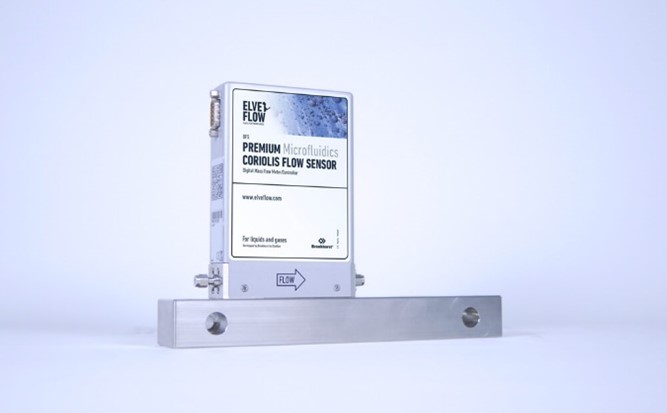

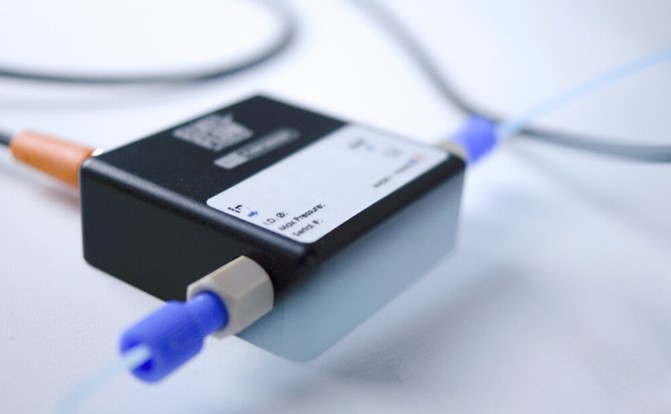

OB1은 Elveflow의 마이크로플루이딕 센서와 조합하여 빠르게 flowrate를 컨트롤 할 수 있습니다.
센서가 flow rate를 측정하여 OB1으로 Feedback 하고 OB1은 설정된 flow rate에 맞는 압력을 실시간으로 계산하여 출력함으로 뛰어난 반응성으로 flow rate를 조절할 수 있습니다.
l Customizable & Upgradable

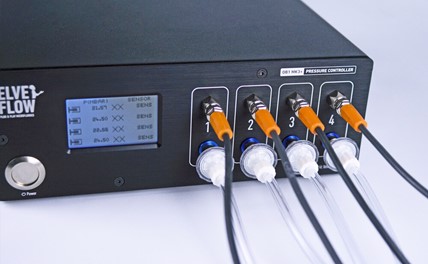

OB1은 하나의 모듈에서 4채널까지 확장이 가능하고 각 채널은 독립적인 압력 제어가 가능합니다.
또한 bench setup을 위한 장비뿐 아니라 유저의 장비에 내장하여 사용할 수 있는 OEM버전도 컨설팅을 통해 사용 가능합니다.

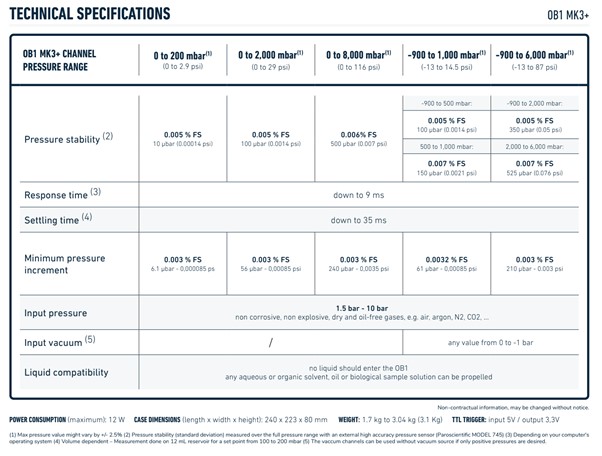

l 제품 스펙
지금까지 Elveflow 사의 OB1 MK3+에 대해 소개해드렸습니다.
화학, 의학, 바이오, 미생물분야를 비롯한 다양한 분야에서 미세 유체 컨트롤이 필요한 연구를 하고 계시다면 OB1 MK3+로 창의적이고 혁신적 연구에 도전하시기 바랍니다.
