최첨단 Microfluidic 마이크로플루이딕 압력 컨트롤러 AF1 Series [Elveflow 엘프플로우] - 실험연구용 무동맥정량펌프 전문 레보딕스(주)

안녕하세요 ㈜레보딕스입니다.

이번 블로그 에서는 lab on chip, bio chip과 같은 미세 유체 실험의 필수 장비인

Elveflow 의 Microfluidic controller에 대해 소개해 드리겠습니다.

​

#레보딕스

#엘브플로

#엘베플로

#엘브플로우

#엘베플로우

#마이크로플루이딕

#마이크로플루이드

#압력컨트롤러

#미세압력컨트롤러

#미세유체압력컨트롤러

#미세유체

#미세유체공학

#랩온어칩

#랩온칩

#미세유체컨트롤

#미세이송

#elveflow

#microfluid

#microfluidic

#labonchip

#labonachip

#biochip

#microchip

#microchannel

#droplet

#microdroplet

#pressurecontroller

#pressureflow

#microfluid

#microflow

#OB1

#AF1



압력 컨트롤러

Microfluidic

Elveflow

미세 유체 실험에서는 마이크로 칩 속의 미세 채널을 통한 유체의 흐름을 제어하는 기술이 꼭 필요한데요, elveflow의 압력 컨트롤러는 미세 유체를 제어할 수 있는 가장 정밀한 기기입니다. 보통 압력을 제어 하기 위해서는 외부의 압력원이 필요한데, 오늘 소개해 드릴 AF1은 컴프레서가 내장되어 별도의 압력 공급원 없이 전원 연결만으로 작동할 수 있는 기기입니다.



​

​

AF1의 특징



■ AF1은 elveflow 사만의 특징인 piezoelectric regulator 를 적용하여 압력을 정밀하고 빠르게 컨트롤 할 수 있습니다. 시린지 펌프나 튜빙 펌프 등 다른 이송 시스템에 비해 최고 20 배의 정확성과 1/10 응답 속도로 제어할 수 있습니다.

시린지 펌프가 정밀하고 맥동이 없다고 하더라도 미세한 유량에서는 모터의 작동 스텝간에 시간 간격이 생기기 때문에 맥동이 발생하기 마련인데 elveflow 의 Af1은 이러한 맥동 발생 없이 미세 유체를 제어할 수 있습니다.

​

위의 데이터에서도 볼 수 있듯이 제어 반응 속도가 즉각적이고 시간의 흐름에 따른 제어 그래프가 계단 현상 없이 연속적으로 반응하는 것을 볼 수 있습니다.



■ 하나의 제어 모듈로 사용자의 조건에 따라 3가지 압력 범위를 설정할 수 있습니다.

AF1은 0~200 mbar, 0~1600 mbar, -700~1000 mbar 의 세가지 범위로 압력 설정이 가능하며 공장 출고 당시에 사용자가 요청한 압력 범위로 calibration 됩니다.



■ elveflow의 압력 컨트롤러와 함께 사용할 수 있는 전용 flow rate 센서를 연결하여 flow rate를 정밀하게 컨트롤 할 수 있습니다.

​

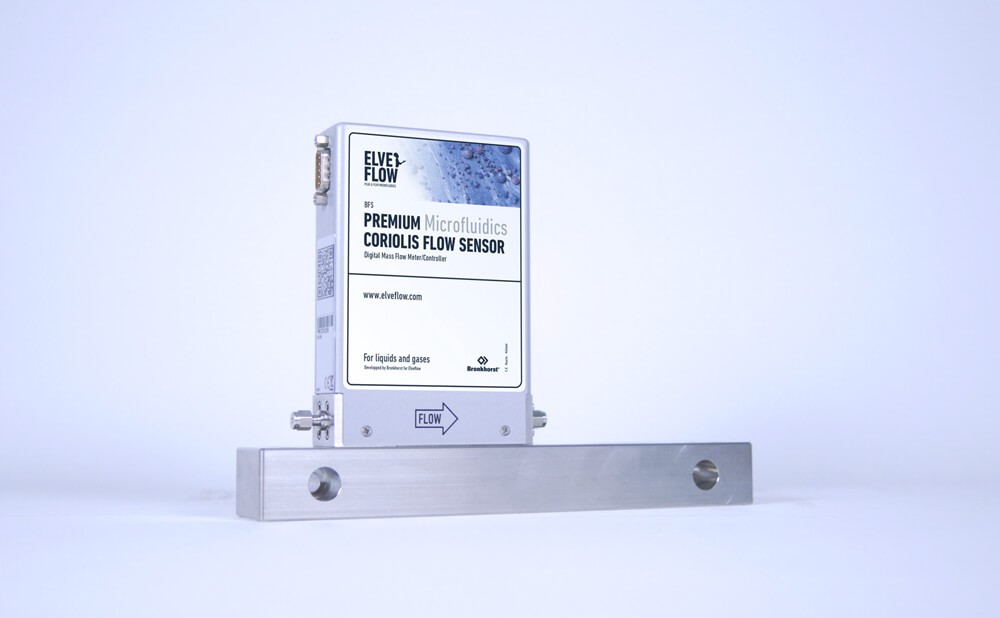

위의 사진은 AF1과 함께 사용할 수 있는 Flow rate 센서입니다. 이러한 센서를 AF1과 함께 연결하고 사용자의 PC를 통해 원하는 flow rate를 쉽게 설정할 수 있습니다. AF1과 함께 제공되는 elveflow 의 full control software 는 설정된 flow rate에 맞는 압력을 실시간으로 계산하여 flow rate를 빠르고 정확하게 제어해 줄 것입니다.

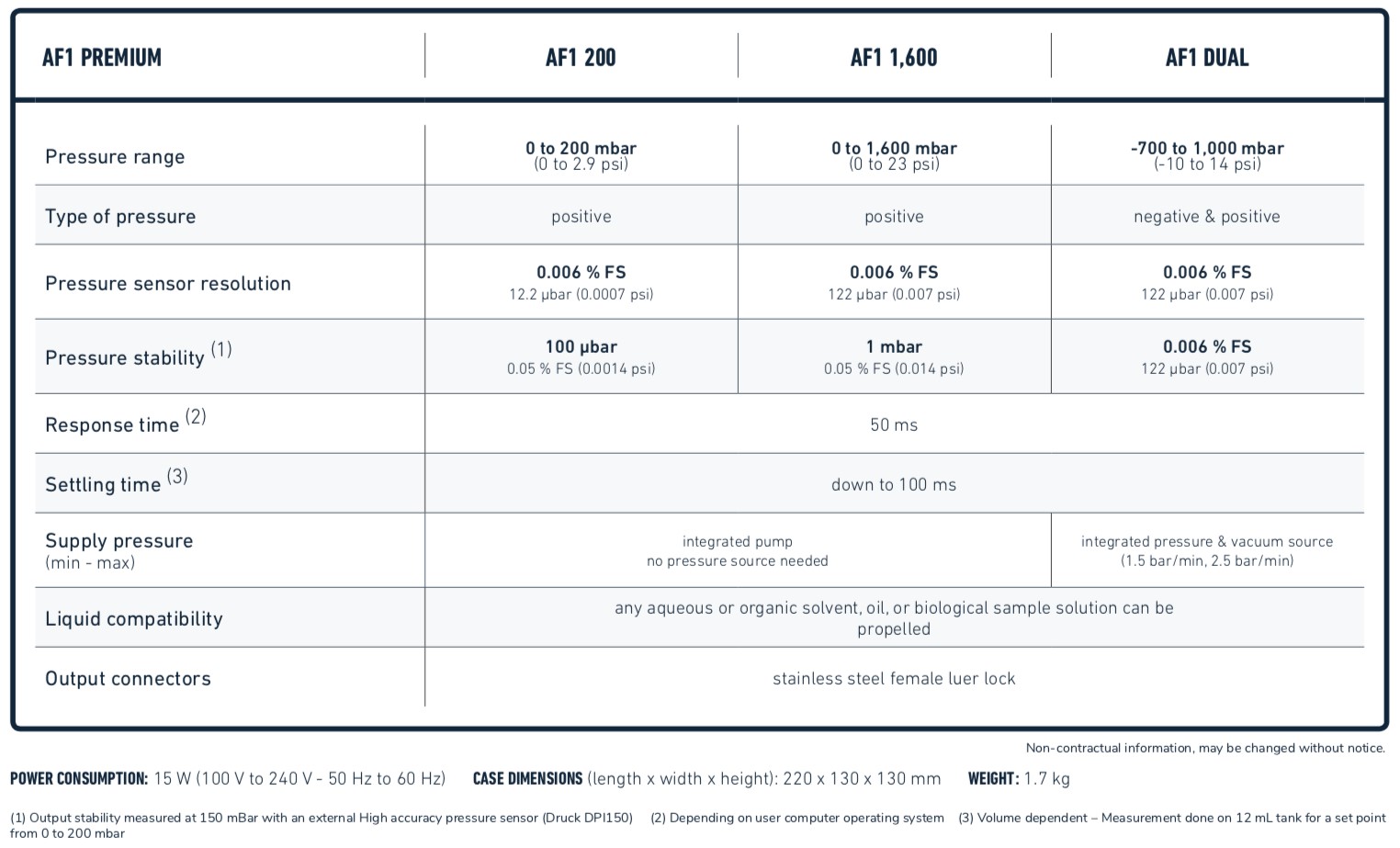

다음은 AF1의 specification 입니다.

​

AF1 200과 AF1600은 하나의 body에 펌프와 컨트롤러가 모두 포함되어 있고, negative & positive 압력 모두 사용 가능한 AF1 DUAL의 경우 펌프를 담당하는 body 와 컨트롤러를 담당하는 body 로 구성되어 있습니다.





지금까지 Elveflow 사의 펌프, 압력 컨트롤러 일체형 기기 AF1에 대해 소개해드렸습니다.

화학, 의학, 바이오, 미생물분야를 비롯한 다양한 분야에서 미세 유체 컨트롤이 필요한 연구를 하고 계시다면

AF1으로 창의적이고 혁신적 연구에 도전하시기 바랍니다.

​

---

#revodix

#정밀펌프

#정량펌프

#연구용펌프

#실험용펌프

#무맥동펌프

#무동맥이송

#연구정량펌프

#연구용정량펌프

#연구실정량펌프

#실험정량펌프

#실험용정량펌프

#실헝실정량펌프

#연구무동맥펌프

#실험무동맥펌프

​



저희 ㈜레보딕스에서는 Elveflow사의 모든 제품에 대해 상담, 공급, 설치, AS까지 책임지고 담당하고 있으며, 제품에 대한 문의 사항은 전화나 카카오톡으로 연락 주시면 전문 영업상담팀이 자세히 상담해 드리도록 하겠습니다. 감사합니다~

​
