새로운 방식의 미세유체 정량이동 공학실험 제어를 위한 랩온어칩(Lab on a chip system)[LabSmith랩스미스] 실험연구용 정량펌프 전문 레보딕스(주)

안녕하세요 ㈜레보딕스 입니다.

이번 포스팅에서는 미세유체 실험에서 액체의 제어를 자동화 할 수 있는

LabSmith 의 uProcess System 에 대해 소개해 드리겠습니다.

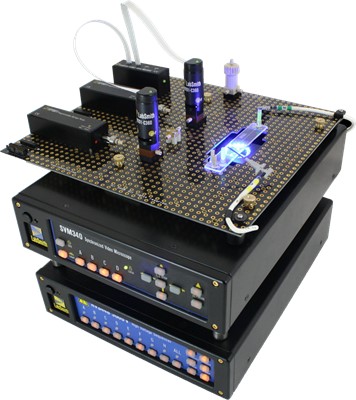

LabSmith는 고압 시퀀서, 실시간 기록 현광 현미경, 주사기 펌프 및 밸브를 포함한 uProcess 미세 유체 자동화 제품과 breadboard 기반의 미세 유체 구성 요소를 제작하는 lab on a chip 전문 회사입니다. 미세 유체 제어, 분석을 위해 펌프, 컨트롤러, 밸브, 센서, 피팅 등의 구성 요소를 개별적으로 구성하던 것을 LabSmith 의 uProcess 시스템을 통해 하나의 보드에서 통합할 수 있습니다.







#랩스미스

#랩온칩

#랩온어칩

#미세유체제어

#미세유체자동화

#정압이송

#정량이송

#미세유체공학

#미세유체실험

#마이크로플루이딕

#분석기기

#미세유체

#pricisionpump

#syringepump

#labonchip

#labonachip

#labsmith

#uprocess

#automatedvalve

#microfluid

#microfluidic

#fluidcontrol

#compactvalve

#captiteconnector

#captite

#microfluidiccontrol

#controlvalve

#labpump

#dispensingsystem

#pressuresensor

#pressureconrol

#constantpressure

#flowrate

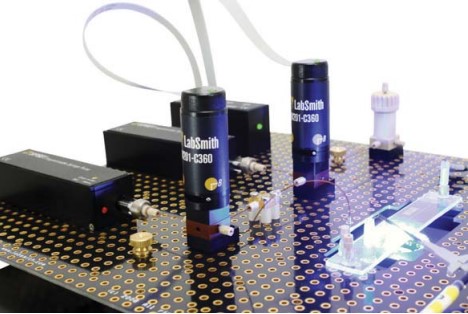

uProcess 시스템이란?

uProcess 시스템은 전술한 대로 microfluidic 시스템을 쉽게 구성하고 컨트롤 할 수 있도록 필요한 하드웨어와 제어 소프트웨어를 제공합니다. uProcess 장치에는 기본적으로 automated selector valve, programmable syringe pump, pressure sensor, prototyping bread-boards 가 포함됩니다.

uProcess 시스템은 이러한 구성 요소들을 CapTite 라고 하는 미세 유체 연결 피팅을 통해 연결하는데요 사용자는 CapTite 를 통해 쉽게 부품들을 연결하고, 재구성할 수 있습니다. CapTite fitting은 dead-volume 이 없고 호환성이 높아 uProcess system을 통해 유체를 이송하고 분배하는데 적합합니다. 그럼 uProcess 시스템의 구성 요소들에 대해 알아보겠습니다.

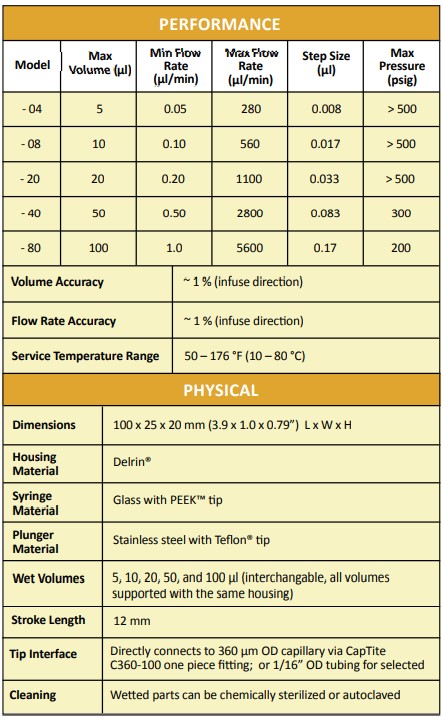

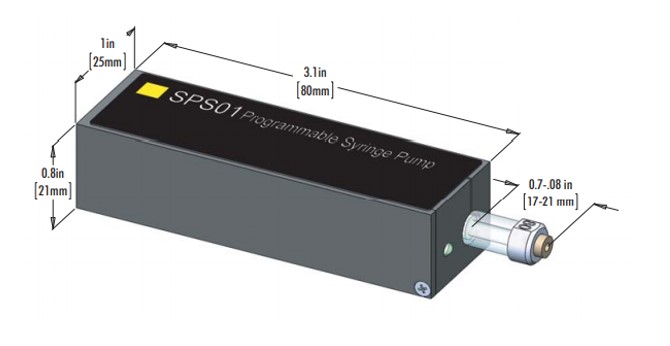

SPS01 Programmable Syringe Pumps





uProcess 전용 programmable syringe pump는 최저 8nL 의 스텝 사이즈로 작동하며 5 ~ 100 uL 의 부피로 설정할 수 있습니다. 펌프의 사이즈는 100 mm long x 25 mm wide로 컴팩트 하게 디자인 되어 uProcess 시스템에 적합하며 연결 튜빙의 길이나 펌프의 사용 공간을 최소화 합니다. 펌프는 360um capillary 나 1/16” 튜빙에 연결 가능합니다.

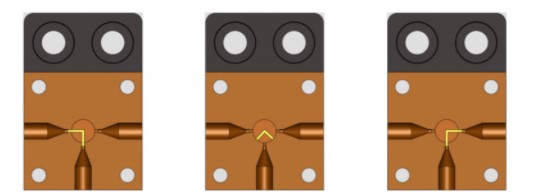

AV Series Automated Selector Valves





자동화 밸브는 dead-volume이나 swept-volume 이 없으며 3port mode나 4port mode로 2개의 유로 사이를 switching 합니다. 자동화 밸브는 360um capillary, 1/32”, 1/16” 튜빙에 연결 가능합니다.

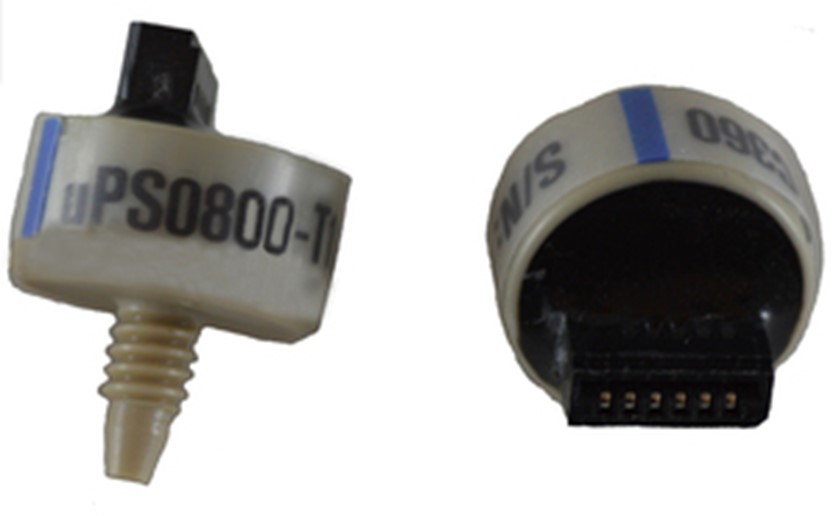

uPS Pressure Sensors









uPS 압력 센서는 미세유체 흐름 회로내의 압력을 모니터링하고 컨트롤 하기에 적합하도록 설계되었습니다. 13mm 직경의 센서는 어떤 CapTite 포트에도 쉽게 나사산으로 체결되어 microfluidic chips, tees, reservoirs 를 통해 미세유체 흐름 회로에 dead-volume 를 최소화하며 쉽게 통합 될 수 있습니다.

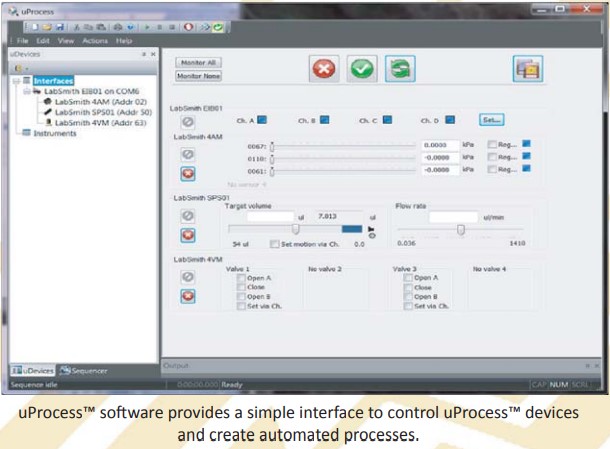

uProcess Software







uProcess 소프트웨어는 PC 나 laptop에 설치되어 사용자 친화 적인 인터페이스를 통하여 uProcess 시스템을 쉽게 설정, 모니터링, 컨트롤 할 수 있게 해줍니다. Multistep, coordinate control 등을 위한 자동화 프로그램을 쉽게 설정하여 uProcess 시스템에 입력할 수 있습니다.





Syringe pump, automated valve, pressure sensor 는 모두 조합하여 사용됨으로써 uProcess 시스템을 통해 일정한 압력의 유체 흐름이나 일정한 유량의 유체 흐름을 만들어 낼 수 있습니다.

그러면 이러한 uProcess 시스템의 구성 요소에 대해 자세히 알아보겠습니다.











uProcess 미세 유체 밸브







자동 밸브는 uProcess 시스템의 핵심 부품입니다. LabSmith의 미세 유체 밸브를 사용하면 미세 유체 회로를 빠르고 쉽게 구축하고 자동화 할 수 있습니다. 또한 프로그래밍이 간단하고 경쟁 제품에 비해 사이즈와 비용에서 우위인 labsmith의 미세 유체 밸브는 미세 유체 연구 분야에 이상적입니다.

Labsmith의 미세 유체 자동 밸브의 특징은 다음과 같습니다.

l uProcess 스크립팅 소프트웨어를 통한 간단한 프로그래밍

l 빠르고 안정적인 스위칭으로 긴 수명 보장

l 매우 작은 swept volume으로 낭비를 최소화 하고 높은 처리량을 소화

l 누출 없는 작동을 위한 twist-in 연결

l 1/32”, 1/16” 또는 360um OD 모세관용 인터페이스

l 미세 및 나노 유체 회로를 구축하기 위한 labsmith의 CapTite 제품과 호환



AV201 3port Microfluidic Selector Valve



3포트 AV201은 360um 모세관, 1/32” 튜빙 또는 1/16” 튜빙용 2position, 3port 자동 밸브입니다.



AV202 4-Port Microfluidic Selector Valve

2 position, 4port 자동밸브는 360um 모세관 또는 1/32” 튜브 인터페이스에 사용할 수 있습니다.



AV303 6-Port Microfluidic Injection Valve

6port, 2 position 자동 주입 밸브는 동시 유체 경로를 3개까지 설정할 수 있습니다. 360um 모세관 또는 1/32” 튜브 인터페이스에 사용할 수 있습니다.

AV801 9-Port Microfluidic Selector valve

8 position select 밸브는 최대 8가지 유체의 자동 분배 기능을 제공합니다. 6.6cm 높이의 9 port 자동 밸브는 일반적인 select 밸브에 비해 초소형이며 다양한 화학물질을 다루기 위해 접액 부위 재료를 Vespel 로 구성합니다. 1/32”, 1/16” 또는 360um OD 모세관과 함께 사용할 수 있습니다.

4VM02 Microfluidics Valve Manifold



Labsmith의 소형 밸브 매니폴드는 단일 케이블 연결로 최대 4개의 자동화 밸브를 제어합니다. Bread-board에 장착된 4VM02는 일반적인 밸브 컨트롤러에 비해 초소형으로 OEM application에서 비용과 공간을 절약할 수 있습니다.

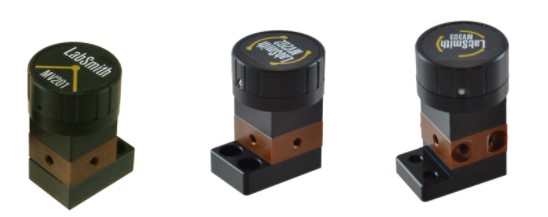

Manual Valves



Labsmith에는 3port-selector valve, 4port-selector valve, 6port-injector valve의 수동 버전도 제공합니다.

수동 밸브는 견고하고 안정적인 스위칭 성능을 발휘합니다.

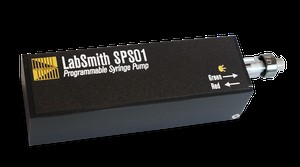

SPS01 Syringe Pumps







10 cm에 불과한 SPS01 펌프는 Electrical Interface Board 위에서 작은 공간만으로 작동하고 8nL의 스텝으로 5~100uL 의 부피를 컨트롤 할 수 있습니다. 360um 모세관, 1/16” 과 함께 사용할 수 있으며 CapTite 커넥터를 통해 극히 작은 dead volume으로 연결됩니다. 본체에서 시린지를 쉽게 분리할 수 있으며 다양한 용량의 시린지를 설정할 수 있습니다. 또한 모든 접액 부위는 세척과 멸균을 위해 분리 될 수 있습니다.

SPS01 펌프는 유체 제어 공정 자동화를 위해 uProcess 소프트웨어를 통해 프로그램 할 수 있습니다.










지금까지 LabSmith 의 Lab on a chip system인 uProcess system 과 주요 구성 요소에 대해 소개해 드렸습니다.

저희 ㈜레보딕스에서는 LabSmith 사의 모든 제품에 대해 상담, 공급, 설치, AS까지 책임지고 담당하고 있습니다. 제품과 관련한 문의 사항은 아래 연락처나 카카오톡으로 연락 주시면 전문 영업상담팀에서 자세히 상담해드리겠습니다.





#Revodix

#레보딕스

#실험용펌프

#연구용펌프

#실험실펌프

#산업용펌프

#실험랩온어칩

#연구랩온어칩

#산업랩온어칩

#실험용랩온어칩

#연구용랩온어칩

#실험실랩온어칩

#연구실랩온어칩

저희 ㈜레보딕스에서는 LabSmith 사의 제품 외에도

검증된 브랜드의 다양한 lab 펌프 장비, 산업용 펌프 장비, 소모품 등을 취급하고 있으니 많은 관심 부탁 드립니다~

감사합니다.
