안녕하세요. 레보딕스㈜입니다.
이번 블로그에서는 지난번 소개해 드린 Elveflow사의 micro controller가
실제로 어떤 실험과 연구에 사용되는지 적용 사례를 소개해 드리겠습니다.
#MK3+
microfluidic controller
OB1 MK3+
Elveflow
Elveflow사의 microfluidic controller인
OB1 MK3+는 압력을 정밀 컨트롤 함으로써 유체를 마이크로 단위로 이송할 수 있는 실험장비로
반응성과 안정성이 뛰어납니다.
최근 Elveflow사의 장비를 이용한 국제 연구 실험들에 대한 report가 많은데요.
아래 사례들을 통해 micro fluidic controller의 다양한 application을 확인하시고
연구에 관련된 새로운 아이디어를 얻으실 수 있을 것입니다.
먼저 의학 분야에서의 적용사례가 많은데요, 다양한 국제 논문에 Elveflow 제품이 사용되었습니다.
CPAP요법의 부작용 연구
적용사례/ 논문 1
2021/2/9일자 Biofabrication 에서 발표된
A 3D-printed microfluidic platform for simulating the effects of CPAP on the nasal epithelium 에서는
폐쇄 수면 무호흡증의 치료 목적으로 시행하는 continuous positive airway pressure(CPAP)요법의 부작용을 연구하는데
OB1 MK3+가 사용되었습니다.
CPAP요법을 시행했을 때 실제 생체내에서 코 상피세포 조직에 발생되는
air-liquid flow를 실험에서 구현하기 위해 장비가 사용되었습니다.
세포 내 칼슘 대사의 반응성 연구
적용사례/ 논문 2
2021/2/7일자 Micromachines 2021 에서 발표된
Modeling of endothelial calcium responses within a microfluidic generator of spatio-temporal ATP and shear stress signals 에서는 세포 내의 spatio-temporal ATP와 shear stress signal의 조합에 따른
칼슘 대사의 반응성 연구에 사용이 되었습니다.

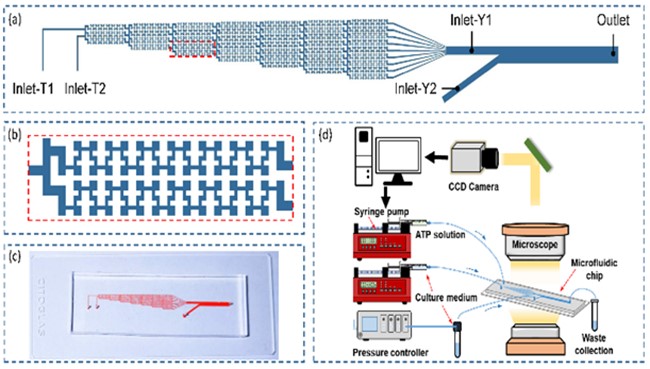

그림에서와 같이 ATP미세 흐름과의 조합으로 shear stress의 흐름을 만들기 위해 장비가 사용되었군요.
혈액에서 박테리아를 분리, 농축
적용사례/ 논문 3
2019/10/22 일자 Cytometry 에 발표된
Automatically controlled microfluidic system for continuous separation of rare bacteria from blood 에서는
감염원을 연구하기 위해 박테리아를 혈액에서 효율적으로 분리, 농축하기 위한
micro fluidic system을 고안하였는데요,

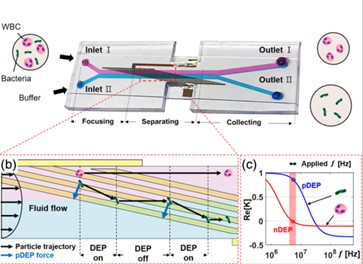

아래 그림과 같이 혈액과 버퍼액의 미세 흐름을 MK3+를 통해 발생시키고
micro chip의 독특한 설계를 통해 박테리아를 분리하는 실험입니다.
생체 내 (저산소) 환경에서 암세포 배양
적용사례/ 논문 4
다음으로 2018/8/5일자 Microelectronic Engineering 에 발표된
A microfluidic gradient generator to simulate the oxygen microenvironment in cancer cell culture 에서는
생체내에서와 같은 환경(저산소)으로 암세포를 배양하기 위한 연구를 하였습니다.
MK3+를 통해 미세 공간에서 저산소 환경을 만들고 Ishikawa 암세포를 배양하였습니다.
의학 분야 외에도 다양한 적용 사례가 있습니다.
lab-on-chip micro mixing 연구
적용사례/ 논문 5
2021/1/21자 Micromachines 에 발표된
Innovative 3D microfluidic tools for on chip fluids and particles manipulation: from design to experimental validation 에서는
lab-on-chip 연구에 필수적인 micro mixing 을 3D microfluidic tool을 이용하여 수행하는 연구를 하였습니다.

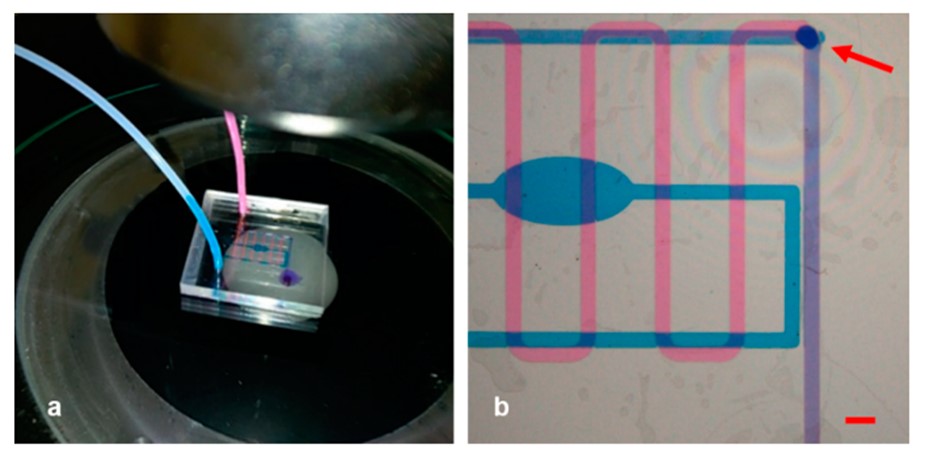

사진에서와 같이 3D microfluid mixer의 mixing 효율과 성능을 확인하기 위한 실험 세팅에 MK3+가 사용 되었습니다.
새로운 방식의 micro flow sensor / 시험 검증
적용사례/ 논문 6
또한 2020/12/1일자 IEEE에 발표된
Proof-of-concept experiment of microfluidic flow sensor based on microcavity-secondary-flow observation에서는
새로운 방식의 micro flow sensor를 고안하여 시험 검증하기 위한 실험에 MK3+를 사용하였습니다.
그림과 같이 메인 흐름 라인의 측면 공간에 다른 유체를 채우고 메인 흐름에 의해 유도되는 유체의 circular fluid의 특성을 이용해
메인 흐름의 flow rate를 측정하는 연구입니다.
이 연구에서 메인 흐름을 발생시키기 MK3+가 사용되었습니다.
이 외에도 MK3+는 온도 증가에 따른 물과 오일의 emulsion 안정성을 높이기 위한 연구, 단위 세포를 적절한 사이즈로 well plate에 printing하기 위한 연구, 임상 단계 전 약효 평가 단계에서 세포를 생체내에서와 같은 환경에서 약물에 노출시키기 위한 연구 등 다양한 연구에 활용되고 있습니다.
지금까지 Elveflow 사의 OB1 MK3+의 적용사례에 대해 소개해드렸습니다.
화학, 의학, 미생물분야를 비롯한 다양한 분야에서 미세 유체 컨트롤이 필요한 연구를 하고 계시다면
OB1 MK3+로 창의적이고 혁신적 연구에 도전하시기 바랍니다.
Elveflow사의 micro fluidic controller에 대해 문의사항이 있으시다면
㈜레보딕스로 전화 주시거나 레보딕스카카오톡으로 문의 주시면 담당자가 자세히 상담해드리도록 하겠습니다. 감사합니다~
