안녕하세요 ㈜레보딕스입니다.

이번 블로그에서는 Elveflow사의 정밀 미세 유체 이송 시스템에 대해 소개해드리겠습니다.



#elveflow

#Elveflow

#엘브플로

#엘브플로우

#엘베플로

#엘베플로우

#무동맥이송

#무맥동펌프

#미세펌프

#무맥동미세펌프

#무맥동정량펌프

#유체이송

#유체이송시스템

#미세유압컨트롤러

#유압컨트롤러

#유압이송

#microfluidic

#microflow

#OB1

#MK3

#MK3+

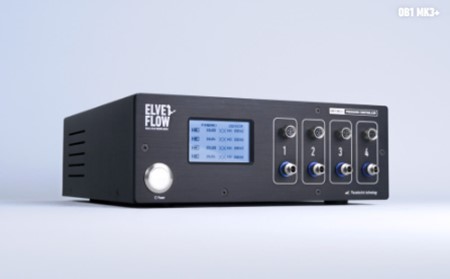

미세유입 무맥동 정량펌프 컨트롤러

OB1 MK3+

Elveflow

미세 유체 이송 시험을 할 때 장비의 한계로 인해 원하는 시험설계에 제약을 받으신 적이 있으신가요?

연구원들이 연구원들을 위해 디자인한 Elveflow 사의 OB1 MK3+라는 미세 유체 이송 컨트롤러가 고민을 해결해 드리겠습니다.

OB1 MK3+는 가압, 음압 조건에서

저유량, 고유량의 액체 이송에 대해

시험 시간과 관계없이 모든 종류의 응용분야에서 완벽한 유량 컨트롤을 가능하게 해줍니다.

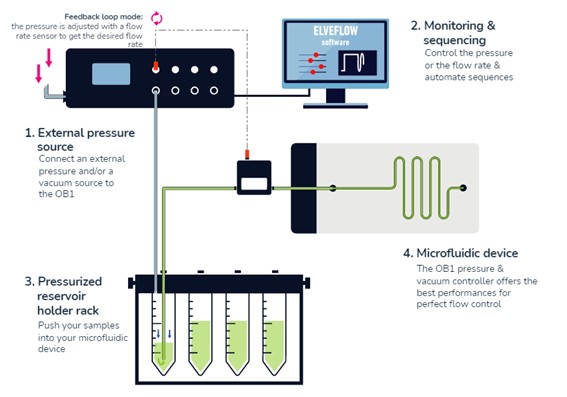

다음은 OB1 MK3+의 기본 작동 원리입니다.

그림에서와 같이 외부 압력원을 컨트롤러에 연결하고 원하는 압력이나 유량을 특정 시퀀스에 따라 소프트웨어에 입력하면 컨트롤러는 자동으로 샘플 리저버에 가하는 압력을 실시간으로 계산하여 설정된 이송량대로 컨트롤 해 주게 됩니다. 이와 같은 원리로 OB1 MK3+는 유체의 미세 이송을 syringe pump와 같은 다른 이송 장비에 비해 맥동없이 정밀하고 안정적으로 수행합니다.







OB1 MK3+의 특장점



1. 다른 미세 이송 시스템에 비해

20배의 정확성과 1/10의 응답속도로 컨트롤 할 수 있습니다.

이는 컨트롤 시스템에 Elveflow 사만이 piezoelectric regulator을 적용하기 때문입니다. 아래 사진을 볼 때 OB1 MK3+가 syringe pump 에 비해 압력 컨트롤 응답성이 훨씬 빠르고 타사의 경쟁모델에 비해 연속적으로 정밀하게 이루어 집니다. 타사 경쟁 모델의 경우 settling 시간이 200ms 임에 비해 OB1 MK3+ 의 경우 35ms으로 더 정확한 시험을 수행할수 있게 합니다.

2. OB1 MK3+는

실험을 하다가 필요한 경우 차후에 제품을 원하는 방식으로 업그레이드 할 수 있습니다.

즉 하나의 장비에 가압/감압의 4채널까지 확장이 가능하고, 모든 채널을 하나의 컴퓨터에서 독립적으로 컨트롤 할 수 있습니다. 또한 그 이상의 채널이 필요한 경우 고객의 필요 사양에 맞는 커스텀 컨트롤러 디자인 서비스도 가능합니다.



3. Flow rate sensor를 OB1 MK3+ 과 같이 연결함으로써

고객의 micro fluidic setup으로부터 직접 flow rate를 컨트롤할 수 있습니다.

시스템이 설정한 이송량을 유지하기 위해 실시간으로 압력을 계산할 것입니다.





4. OB1 MK3+는

단독으로 사용하는 외에

고객의 장비에 필요한 부품의 일부로 설치하여 사용할 수 있습니다(OEM version).

OEM version 과 관련하여 레보딕스에서 컨설팅과 솔루션을 제공해 드리고 있습니다.





다음은 제품의 flow rate 범위별 스펙입니다.

flow rate 범위는 5가지로 설정할 수 있고 채널별 독립적인 설정이 가능합니다.



Channel pressure range 0 to
200mbar
0 to 2000mbar 0 to 8000mbar -900 to 1000mbar -900 to 6000mbar
Pressure stability 0.005% 0.005% 0.006% -900 to 500mbar -900 to 2000mbar
0.005% 0.005%
500 to 1000mbar 2000 to 6000mbar
0.007% 0.007%
Response time down to 9ms
settling time down to 35ms
Minimum pressure increment 0.006% 0.006% 0.006% 0.0064% 0.0061%
Input pressure 1.5bar to 10bar
Input vacuum / 0 to -1bar
Liquid compatibility no liquid should enter the OB1

지금까지 Elveflow 사의 Micro fluidic controller 인 OB1 MK3+에 대해 소개해 드렸습니다.

Elveflow 사의 제품은

Droplet microfluidics, 폴리머 합성, Lab on chip, Mixing & sequential injection 등

여러분야에서 활용되고 있습니다.




#레보딕스

#revodix

#정밀펌프

#미세펌프

#정량펌프

#화학펌프

#과학펌프

#실험펌프

#연구펌프

#화학용펌프

#실험실펌프

#화학실험펌프

#정밀펌프전문

#미세펌프전문

#정량펌프전문

Micro fluidic controller 와 관련해서 문의 사항이 있으시면

레보딕스(주)로 전화주시거나 카카오톡으로 문의주시면 담당자가 자세히 상담해드리도록 하겠습니다~
