안녕하세요~레보딕스입니다!

이번 포스팅에서는 FMI사의 Rotary piston pump 제품 중

합리적인 가격으로 fmi 피스톤 펌프의 정밀도와 정확성을 체험할 수 있는

oem 펌프 모듈과 controller에 대해 소개해 드리겠습니다.



#vlavelesspump

#rotarypiston

#fluidmetering

#fmi

#rotarypistonpump

#pistonpump

#ceramicpiston

#dispensing

#dispensingpump

#dispensepump

#meteringpump

#precisionpump

#smoothflow

#constantflow

#medicalpump

#industrialpump

#dispensingsystem

#cosmeticresearch

#oempistonpump

#oempump

#programablepump

#로터리피스톤펌프

#로터리펌프컨트롤러

#펌프컨트롤러

#조합형로터리펌프





로터리 피스톤 펌프

피스톤의 회전 및 왕복 운동으로 유체를 흡입하며 토출 하는 밸브입니다.

원리를 간단히 소개해 드리면

그림에서와 같이 피스톤이 회전함에 따라 피스톤 한쪽 면에 D컷 된 공간이 밸브 역할을 하게 되고

이 공간을 통해 유체가 흡입되고 토출 되며 유체를 이송하게 됩니다.

따라서 FMI의 로터리 피스톤 펌프는 inlet과 outlet 포트에 밸브가 필요하지 않아

밸브로 인해 발생하는 막힘이나 누설 등의 문제가 없습니다.

이는 유지 보수에 있어 장점으로 작용합니다.

또한 피스톤이 내장된 헤드의 기울어진 각도에 따라 피스톤의 스트로크 길이가 달라져 한 회전당 토출량이 달라집니다.

이러한 원리와 모터의 회전 속도를 제어하여 유체의 flow rate를 제어하게 됩니다.



그럼 이러한 FMI 로터리 피스톤 펌프의 장점을 가지면서도

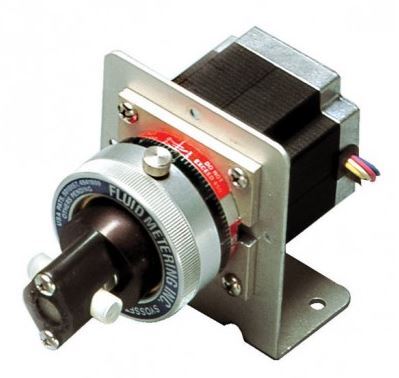

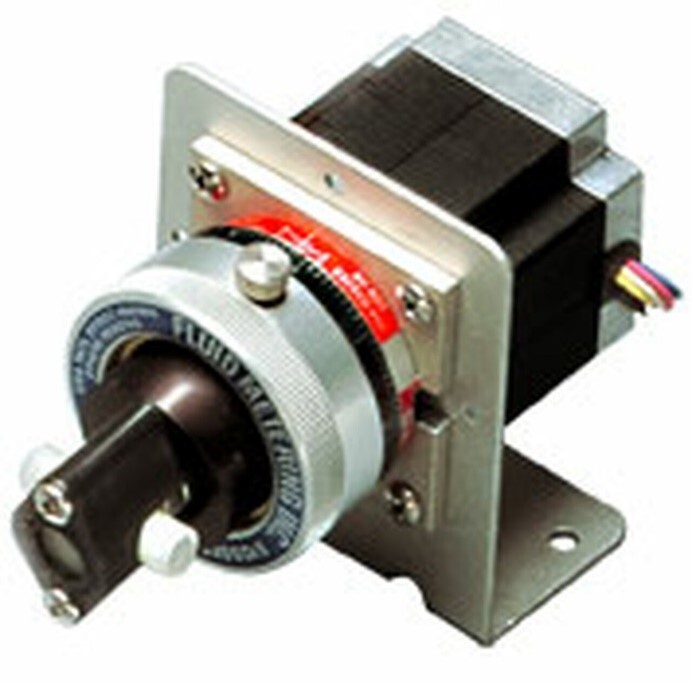

장비에 장착하여 프로그래밍으로 제어 가능한 STRH 모델에 대해 알아보겠습니다.

Fmi의 STRH 모델은 fmi사의 oem 펌프 라인으로서 높은 수준의 정밀도, 정확성 및 내 화학성을 제공하며

ISO 9001: 2015 기준에 따라 인증되었습니다.

또한 사용자 별 애플리케이션에 맞게 모델을 사용자 정의 할 수 있습니다.

의료 진단, 분석 기기를 포함한 다양한 응용 분야에 적용 가능한

fmi의 STRH 모델은 0.5% 이상의 엄격한 CV로 최적의 성능을 요구하는 oem 응용 분야에 적합하게 설계되었습니다.

또한 정밀 조정 가능한 소형 스텝모터는

디스펜싱 volume을 자주, 정확하게 변경해야 하는 프로토타이핑 응용 분야에서 장점을 발휘합니다.



STRH 모델의 주요 특징



- 스텝모터 & 옵토 센서가 내장된 정밀 RH 조절 식 펌프

- Easy-grip flow ring 을 통한 쉬운 유량 조절

- 데드 볼륨을 최소화한 디자인으로 이동 유체의 버블 제거

- Sample, Dispense, Aspirate, Flush 기능

- Special SMTRH 서브 마이크로리터 버전 사용 가능



아래 표는 사양에 따른 dispense volume과 wetted part의 재질입니다.



다음은 ICST-02 모델로 fmi의 모든 스텝 모터를 프로그래밍으로 제어할 수 있는 컨트롤러 입니다.



지능형 스테퍼 컨트롤러인 ICST-02 는 fmi의 STH및 STQ 정량 펌프 제품 군을 제어하며

가장 효율 적인 성능을 이끌어내도록 합니다.



다음은 ICST-02의 주요 특징입니다.

- 광범위한 디스펜스 및 계량 기능

- 다중 입력 & 출력 가능

- RS232 직렬 포트 통신 인터페이스

- 윈도우용 프로그래밍 소프트웨어 포함

- 공간 절약형 컴팩트 사이즈 (51 x 79 x 41mm)



지금까지 FMI의 장비 장착형 스텝 모터 펌프인 STRH와 지능형 스테퍼 컨트롤러 ICST-02에 대해 소개해 드렸습니다.

전술한 대로 STRH 모델은 사용자의 장비에 장착되어 마이크로리터 단위의 유량을 정밀하게 제어할 수 있는

로터리 피스톤 펌프입니다.

STRH 를 비롯한 FMI의 OEM 펌프와 FMI의 컨트롤러를 조합하여

다양한 산업의 분석 및 계측 응용 분야에서 최적의 해답을 찾을 수 있을 것입니다.






#Revodix

#레보딕스

#실험용펌프

#연구용펌프

#실험실펌프

#산업용펌프

#로터리피스톤펌프

#도징펌프

#로터리피스톤

#정량펌프

#피스톤펌프

#디스펜싱

#디스펜스

#세라믹피스톤

#정밀유체이송

#OEM펌프

#장비장착형펌프

#제약연구

#화학실험



저희 레보딕스에서는 FMI의 모든 제품에 대해 상담, 공급, 설치, AS까지 책임지고 담당하고 있습니다.

제품과 관련한 문의 사항은 아래 연락처나 카카오톡으로 연락주시면 전문 영업상담팀에서 자세히 상담해드리겠습니다.

FMI사의 제품 외에도 검증된 브랜드의 다양한 lab 펌프 장비, 산업용 펌프 장비, 소모품 등을 취급하고 있으니

많은 관심 부탁드립니다~

감사합니다.
