소량의 유체 (일반적으로 10uL 이하)를 디스펜싱 하려는 경우 정확성은 유체 시스템에 필요한 가장 중요한 요소 중 하나입니다.
펌프가 지속적으로 부정확한 경우 원하는 타겟 주위에 분사량들이 넓게 흩어져 있는 것을 볼 수 있을 것입니다.
이러한 수치는 원하는 정확도의 평균을 내는 경향이 있지만 펌프 시스템에서 +/- 1%의
정확도로 디스펜싱 할 경우 실제 분사량의 변동은 허용되지 않습니다.
펌프의 부정확한 디스펜싱 원인을 확신할 수 없을 때 이 문제를 진단하고 수정하는 것은 매우 어려운 일 입니다.
여러분은 이럴때 어디를 점검하시나요?
시스템에 공기가 있다는 징후
위에서 언급한 것과 같은 작은 오차가 발생할 경우 시스템에 공기가 갇혀 있는 경우가 많습니다.
이는 필요한 정확도를 달성하는데 악영향을 끼칩니다.
공기는 펌프의 정밀도를 나타내는 지표인 변동계수에 큰 영향을 미칩니다.
펌프를 작동할 때 갇힌 공기가 이리저리 이동할 수 있습니다.
즉, 시스템 밖으로 빠져나가거나 시스템의 다른 부분으로 이동할 수 있습니다.
또한 유체 이동 중에 공기가 팽창 및 수축하여 쿠션 역할을 하고 분사 부분에서 추가 변동을 일으킬 수 있습니다.
다음은 시스템에 공기가 갇혀 부정확성을 유발한다는 두 가지 징후입니다.
1) 분사량의 다양한 변화
2) 시간 경과에 따른 분사 볼륨의 변동
시스템에 펌프를 통합하는 사람은 누구나 공기를 제거해야 하지만
특히 실험실 상황, 조립 또는 생산 라인과 같이 신중하고 소량의 분사가 필요한 상황에서 수행됩니다.

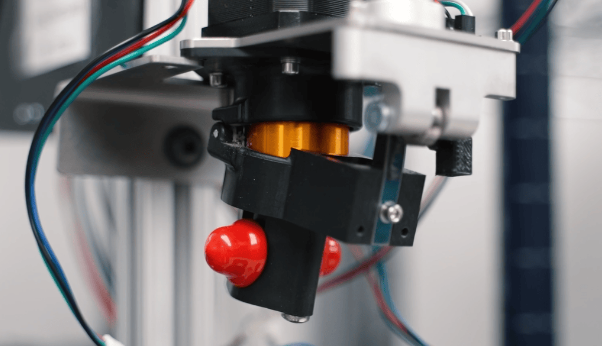

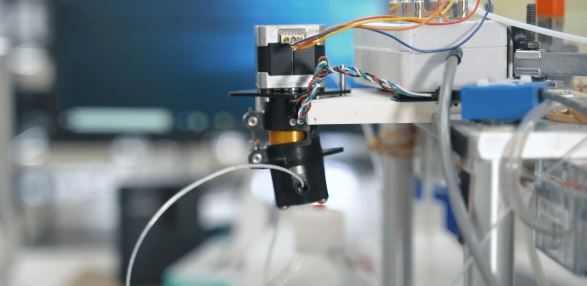

FVD 가변 분주 펌프 시스템에서 공기를 배출하는 방법
Fluid Metering의 FVD 가변 분주 펌프는 동일한 시스템 내에서 분사 볼륨을 모두 변경할 수 있는 기능으로 인해
소량 분사 시스템에에 권장하는 펌프입니다.
Fluid Metering에서는 일반적으로 시스템의 정밀도 부족이 갇힌 공기로 인한 것인지 신속하게 진단할 수 있으며
효과적인 공기 배출을 위해 다음 솔루션을 제공합니다.
공기를 제거하려면 펌프의 적절한 프라이밍이 필수적입니다.
FVD 가변 분주 펌프는 동일한 시스템 내에서 다양한 속도와 분배 볼륨을 모두 허용하므로
프라이밍을 통해 공기를 배출하는 것이 매우 효과적인 솔루션이 됩니다.
FVD 가변 분주 펌프에서 공기를 배출하는 적절한 단계는 다음과 같습니다.
먼저, 느린 회전으로 대용량 분사를 실행합니다.
그런 다음 더 빠른 회전으로 더 작은 분사를 실행합니다.
마지막으로 시스템이 효과적으로 준비되고 사용하기에 적합한지 확인하기 위해 몇 가지 처리를 완료합니다.
10ul 미만의 소량을 분사하기 위한 유체 시스템을 찾고 있다면 Fluid Metering의 펌프 정밀도는 업계 최고의 수준입니다.
약 0.5% C.V의 정확도 표준을 준수합니다. (변동 계수)
그러나 이는 분사량에 따라 달라집니다.
예를 들어 당사의 FVD 가변 분배 펌프는 C.V.를 사용하여 10 마이크로리터 미만의 소량을 분주 할 수 있습니다.
1% 이하인 동시에 C.V. 분배량이 10마이크로리터를 초과하는 경우 0.5% 미만입니다.
