오늘은 레보딕스의 주요 메이커 IDEX그룹의 Upchurch사 제품에 대해 소개드리겠습니다.
upchurch logo
Upchurch사의 소모품들, 튜빙 및 피팅과 커넥터는 실험연구 및 산업용까지 폭 넓은 범위에
적용이 가능하며, 시장또한 화학, 바이오, 제약, 식품, 반도체시장 등 다양합니다.
위 다양한 산업분야에는 어떤 튜빙 제품이 적합할까요?
튜빙 재질별로 설명 드리겠습니다!

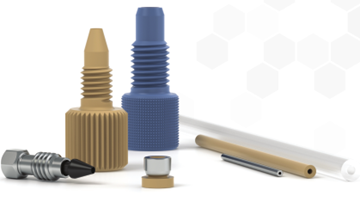

upchurch 튜빙, 피팅 등 제품 이미지
#튜빙
#Tube
#Tubing
#튜브
#IDEX
#Upchurch
#업처치
#아이덱스
튜빙
Tubing products
튜빙부터 시작해 볼까요?
튜빙에는 아래와 같이 총 5가지 재질이 있습니다.
원하시는 공정에 맞는 재질을 선택하셔서 다양한 목적으로 사용해 보세요!
PEEK Tubing
PEEK Tubing 제품 이미지
- 고압, 고온에서 사용가능 (최대압력 : 7,000psi, 최대온도 : 100℃)
- 단단하여 마모에 강하며, 대부분의 용매에 호환 가능함(강산 제외)
- 내경사이즈에 따라 Color code화 되어있음
- OD(외경) Size : 1/32", 1/16", 1/8"
Teflon® FEP Tubing
Teflon® FEP Tubing 제품 이미지
- 비교적 낮은 압력에 사용권장, 내화학적 성질 우수함
(압력 : 1,000psi ~ 4,000psi, 최대온도 : 50℃)
- 투명하여 액의 흐름을 볼 수 있음
- OD(외경) Size: 1/16", 1/8", 3/16", 1/4", 5/16", 2mm, 3mm, 4mm
Teflon® PFA Tubing
Teflon® PFA Tubing 제품 이미지
- 표면이 매끄러워 화합물의 이송이 용이함
- 투명하여 액의 흐름을 볼 수 있음
- 용매 저항성이 강하며, Gas 투과성이 적음
- OD(외경) Size: 1/16", 1/8"
Tefzel (ETFE) Tubing
Tefzel (ETFE) Tubing 제품 이미지
Teflon 재질에 비해 단단한 소재 (최대압력 : 4,000psi, 최대온도 : 80℃)
- 내화학적 성질이 우수함
- OD(외경) Size : 1/16", 1/8", 1/4"
Stainless Steel Tubing
Stainless Steel Tubing 제품 이미지
- 내화학성, 내부식성이 우수한 316 Stainless steel
- Pre-cut 되어 있어 절단면이 매끄러움
- 내경사이즈에 따라 Color code화 되어있음
- OD(외경) Size: 1/32", 1/16", 1/8"
피팅
Fitting product
먼저 피팅의 구성입니다.
피팅은 아래 그림처럼 Nut와 Ferrule로 구성되어 있습니다.
피팅의 구성

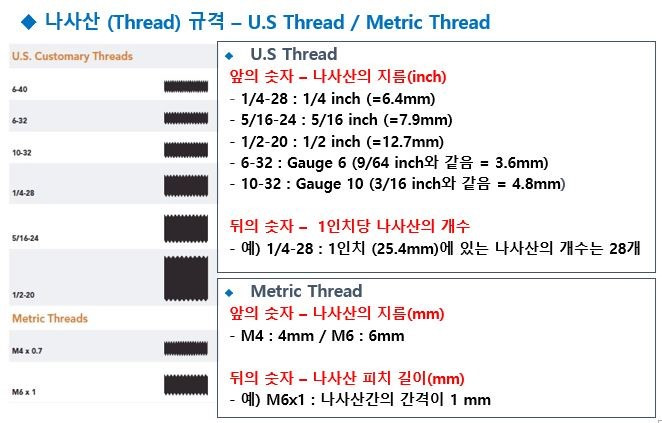

위 피팅을 사용하기에 앞서 나사산규격이 중요한데요,
나사산 규격 사이즈는 다음과 같은 기준으로 책정합니다.
1. Receiving Port의 나사산 규격 (6-40, 10-32, ¼-28, 5/16-24, M4, M6…)
2. Receiving Port의 형태 (Coned / Flat-Bottom Type)
3. Tubing Size 와 재질
4. Receiving Port의 재질
5. 사용 압력
- VHP(Very High Pressure) : 15,000psi/1,034bar 이상
- High Pressure : 1,000psi/69bar 이상
- Low Pressure : 1,000psi/69bar 이하
오늘은 이렇게 튜빙의 재질과 피팅의 구성 및 나사산규격에 대해 설명드렸습니다.
