안녕하세요.
레보딕스㈜입니다.
IDEX그룹의 Upchurch사의 소모품들, 피팅과 커넥터는
실험연구 및 산업용까지 넓은 범위에서 적용이 가능하며
화학, 바이오, 제약, 식품, 반도체, 2차전지등 다양한 분야에서 사용됩니다.
고압피팅 HIGH Pressure Fitting
고압 피팅은 고압의 유체를 이송하는 배관에서 유체를 공급하거나 차단하는 역할을 하는 장치입니다. 주로 유압 시스템, 가스 배관, 화학 공장 등에서 사용되며 고압에 견딜 수 있는 재질로 만들어지고 누설이 없도록 설계됩니다.
1. 콘 & 쓰레드 타입
가장 일반적인 형태로, 나사산이 있는 금속 부품으로 구성되어 있습니다.
설치가 비교적 간편하지만, 고압에서는 누설의 위험이 있을 수 있습니다.
2. FK 시리즈
빠른 설치가 가능하고 공구 사용이 적으며, 고압에서도 안정적인 연결을 제공합니다.
설치 시간이 짧고 효율성이 높습니다.
3. 테이퍼 나사식 (NPT)
나사산이 배관 내부로 갈수록 좁아지는 형태로, 고압에 적합하며 누설 방지가 우수합니다.
4. 그루브 타입
전용 그루브 기계로 배관에 홈을 내고 그 위에 피팅을 눌러서 연결하는 방식입니다.
누설이 거의 없고 고온·고압에 강합니다.
5. 플랜지 타입
대형 배관이나 고압에서 많이 사용되며, 플랜지를 통해 두 배관을 견고하게 연결합니다.

고압피팅 HIGH Pressure Fitting
전시 소모품 1라인에서 확인할 수 있는 제품들은 고압환경에서 사용할 수 있는 피팅류 입니다.

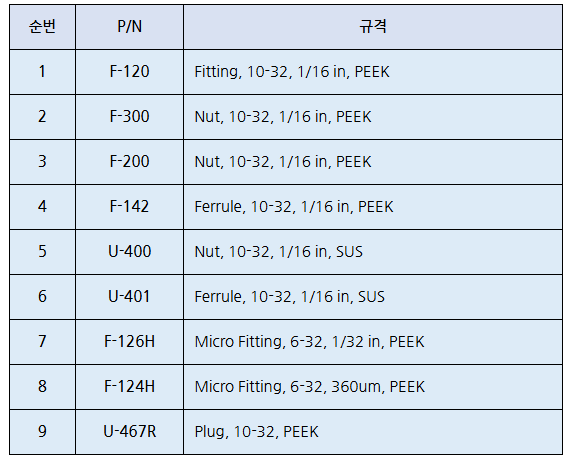

구성품은 아래 표와 같습니다.

순서는 왼쪽부터 1번입니다.
PEEK재질의 경우 4,000~5,000psi의 압력범위를 견디며
SUS재질은 최대 20,000psi 까지 사용 가능합니다.
#고압피팅
#릴리프밸브
#유압피팅
#고압밸브
#고압튜브
#FITTING
#초고압밸브
#고압체크밸브
#PRESSURERELIEFVALVE
저압피팅 LOW Pressure Fitting
저압 피팅은 배관 시스템에서 상대적으로 낮은 압력의 유체를 다루기 위해 설계된 연결 부품입니다. 이러한 피팅은 주로 실험실 장비, 가정용 설비, 소규모 산업 공정 등에서 사용되며, 다음과 같은 특징을 가지고 있습니다.
구조와 재질
저압 피팅은 일반적으로 플라스틱, 황동, 알루미늄과 같은 재질로 만들어집니다.
이들은 고압에 비해 상대적으로 낮은 압력 범위(예: 10~50 bar)에서 효율적으로 작동합니다.
용도
실험실 기구 연결, 가정용 수도 배관, 소형 HVAC 시스템, 가스 실린더 연결 등에서 사용됩니다.
설치 용이성: 저압 피팅은 설치가 간편하며, 종종 손으로도 조립이 가능합니다.
이는 유지 보수와 조정이 용이하게 만듭니다.
비용 효율성
일반적으로 고압 피팅보다 저렴하여 소규모 프로젝트나 비전문가가 작업을 수행하는 환경에 적합합니다.
다양한 형태
튜브형, 나사형, 푸시핏 등 다양한 형태로 제공되어 다양한 배관 요구에 맞춰 선택할 수 있습니다.
안전성
저압 환경에서 사용되지만, 적절한 설계와 설치가 이루어지지 않으면 누출이나 결함이 발생할 수 있으므로,
설치 시 주의가 필요합니다.

저압피팅 Low Pressure Fitting
전시 소모품 2라인에서 확인할 수 있는 제품들은 저압환경에서 사용할 수 있는 피팅류 입니다.
구성품은 아래 표와 같습니다.

순서는 왼쪽부터 1번입니다
위 제품들은 저압환경에서 사용되며 일반적인 여러 실험환경에서 사용이 적합합니다.
압력대는 500~2,000psi 입니다.

Low Pressure Fitting

순서는 왼쪽부터 1번입니다
위 제품들 역시 저압환경에서 사용하지만 사용할 수 있는 튜빙의 외경이 더욱 커집니다.
사용가능한 튜빙 외경의 규격은 1/8”(3.2mm) ~5/16”(8mm) 까지 가능합니다.
#저압피팅
#lowpressure
#lowpressurefitting
커넥터 Connector
커넥터는 배관 시스템에서 두 개의 파이프나 장치를 연결하는 부품으로 다음과 같은 특징을 가지고 있습니다.
재질
커넥터는 플라스틱, 금속, 고무 등 다양한 재질로 제작됩니다.
각각의 재질은 내구성, 화학적 저항성, 온도 변화 대응 능력 등에서 차이를 보입니다.
형태
다양한 형태와 크기로 제공되며, 직선형, 엘보형, 티형, 와이형 등이 있습니다.
이는 배관의 방향 전환, 분기, 합류 등을 가능하게 합니다.
연결 방식
나사산 연결, 압착 연결, 용접 연결 등 여러 방식으로 배관에 부착될 수 있습니다.
나사산 연결은 손으로 돌리거나 렌치를 사용해 쉽게 조립할 수 있고 압착 연결은 전용 도구를 사용해 파이프 끝부분을 확장시킨 후 커넥터를 압착하여 연결합니다.
사용 환경
실내외, 상온 및 고온, 저온 환경 등 다양한 조건에서 사용될 수 있으며,
이에 따라 적합한 재질과 형태의 커넥터가 선택됩니다.
안전성
커넥터는 유체의 누출을 방지하기 위해 정밀하게 제작되어야 하며,
설치 시에는 제조사의 지침을 따르고 정기적인 점검을 통해 상태를 확인해야 합니다.
유연성
다양한 재질과 형태로 제공되어, 특정 환경과 요구 사항에 맞게 선택할 수 있습니다.
호환성
여러 종류의 파이프와 호스와의 호환성을 고려하여 설계되어, 다양한 배관 시스템에 적용할 수 있습니다.
내구성
부식에 강하고 화학적, 물리적 충격에 견딜 수 있도록 설계되어, 장기간 안정적인 성능을 제공합니다.
커넥터를 선택할 때는 시스템의 요구사항, 유체의 특성, 작동 환경을 고려하여 적절한 제품을 선택하는 것이 중요합니다. 또한, 설치 시에는 안전 규정을 준수하고 정기적인 점검을 통해 커넥터의 상태를 확인하는 것이 필요합니다.

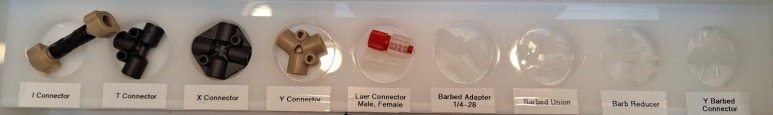

커넥터 Connector

순서는 왼쪽부터 1번입니다
커넥터 제품들은 각 포트에 맞는 피팅을 연결하면 튜빙과 튜빙을 연결할 수 있습니다.
사용 가능한 압력범위는 500~5,000psi 까지 다양하며, 일자커넥터 T자 커넥터 Y자 커넥터 등 다양한
방법으로 연결할 수 있습니다.

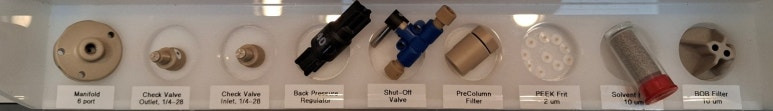

Valve & Filter

순서는 왼쪽부터 1번입니다
마지막으로 밸브와 필터제품들입니다.
5~9개 포트가 있는 매니폴드, 압력세팅이 5~1,000psi까지 가능한 Back Pressure Regulator,
간단하게 튜빙에 바로 연결이 가능한 밸브 등 다양한 제품들이 있습니다.
#커넥터
#밸브커넥터
#산업용커넥터
#CONNECTOR
#피팅커넥터
#튜브커넥터
#Y자커넥터
#호스피팅
#Y커넥터
#튜브조인트

오늘은 레보딕스에서 취급하는 소모품라인에 대해 간단하게 소개드렸습니다.
또한 위 제품들은 레보딕스 스튜디오에 항시 진열되어 있습니다.
방문하시면 제품을 직접 체험해볼 수 있는 기회가 있으니
아래 전화번호로 연락을 주시거나 카카오톡 채널로 요청해주시면 상담 도와드리겠습니다.
감사합니다.
