[ELVEFLOW] 효과적인 기포 제거 – 버블 트랩 - 정량펌프 전문 레보딕스(주)

by Revodix marketing 2019. 8. 23.



안녕하세요~ 레보딕스 블로그 지기입니다

앞서 ELVEFLOW 사에 대한 제품은 거의 미세 유량 조절 시스템에 대한 것만 소개해드렸었습니다.
마이크로 단위의 액체를 이송시키는 연구를 하시는 분, Droplet 실험을 하시는 분들께 매우 적합하며
추천해드리고 싶은 제품이었기 때문인데요.

오늘은 같은 제조사에서 액체를 이송할 때 생기는 기포를 효과적으로 제거할 수 있는
Bubble trap을 소개시켜드리려 합니다!

미세 유량 조절 시스템에 대해 궁금하신 분들은 저희 블로그 검색 창에 ‘ELVEFLOW’ 라고 검색해주시면 됩니다^^



ELVEFLOW사에서 나오는 Bubble trap은 내부 볼륨이 3가지 버전으로 나와있습니다.

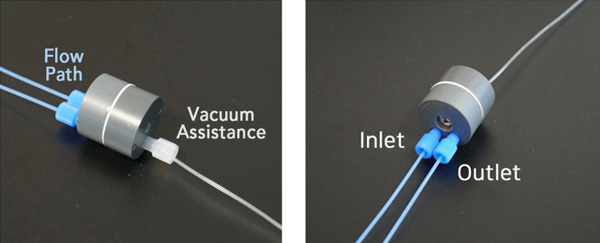

생김새는 아래 사진과 같이 생겼습니다.

원리를 설명해드리겠습니다.

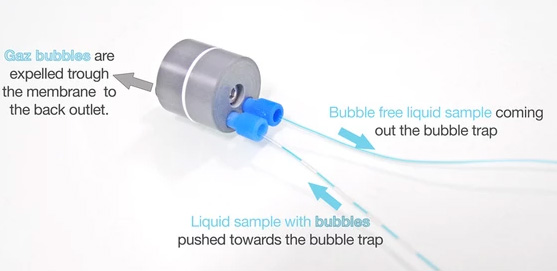

이 버블 트랩에는 PTFE 멤브레인이 있습니다. 기포를 함유하는 용액을 트랩 내로 밀어 넣고 기포는
누출이 없는 방식으로 미세 다공성 TEFLON 막을 통해 제거되는데요.

선택적으로 진공 펌프의 트랩의 후면 배출구에 연결하여 버블 트랩 성능을 향상시킬 수 있습니다.

트랩은 펌프가 연결되어 있지 않아도 대부분의 설정에서 일반적으로 상당한 버블 트래핑 성능을
보여주기 때문에 진공 펌프에 대해 걱정하지 않으셔도 됩니다!



이 미세 유체 버블 트랩은 수동 모드와 진공 라인을 추가할 수 있는 활성 모드의 두가지 모드에서 사용할 수 있습니다. 이 두가지 모드에서 미세 유체 압력 제어기와 같은 압력 발생기의 진공 출구는
버블 트랩의 효율을 최대화하기 위해 사용될 수 있습니다.

이 버블 트랩을 사용하면 최대 60ml/min의 유량으로 100% 거품 제거가 가능합니다.

일반적으로는 0.5~2.0ml/min의 범위에서 사용되지만 진공 라인을 사용할 경우 최대 60ml/min을 달성할 수 있습니다.

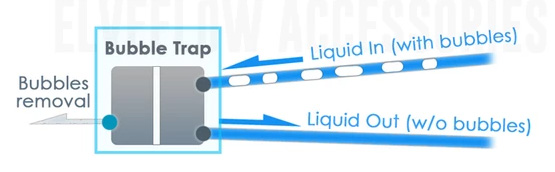

1. 수동 모드 (Passive mode)

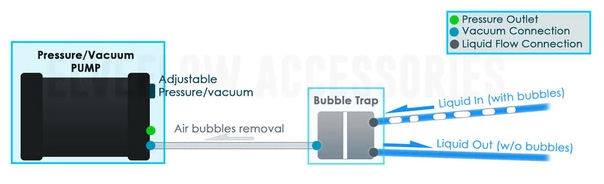

2. 액티브 모드 (Active mode)



지금까지 원리에 대해 설명해 드렸으니 이 제품의 특징 및 장점에 대해 설명해 드리면서
중요 사항까지 알려드리겠습니다.



[특징 및 장점]

  • 내화학성 및 생체 적합성 (PVC 몸체 및 PTFE )
  • 멤브레인을 쉽게 교체
  • 44µL (S) – 97µL (M) – 320µL (L) 요구 사항에 적합
  • 5 µL / min 유량
  • 표준 1/4”-28 피팅과 호환 가능
  • 진공 연결 유무에 관계없이 기포의 인라인 제거 가능



[중요사항]

  • 오토 클레이브 불가
  • 버블 트랩 모드에서 유기 용제와 사용하지 않음 (누설 위험)
  • 항상 액체를 트랩쪽으로 PUSH



이렇게 오늘은 ELVEFLOW사의 버블트랩에 대해 짧지만 중요 내용들을 다뤄봤는데, 어떠셨나요?



여러분들께 처음 선보이는 메이커, 제품은 아니지만
Microfluidic 분야에서 실험을 하는 데 있어 고객님들께서 많이 찾아주시는 제품입니다.
더 만족스러운 제품 구매, 사용이 되실 수 있도록, 저희 레보딕스㈜의 담당자들이 더 열심히 노력하겠습니다.



이 외에도 저희 레보딕스에서는 오늘 소개해드린 메이커 이외에도 기포를 제거하기 위해 사용하는 장비인
Degasser를 함께 취급하고 있습니다.

더 궁금하신 점이 있으시다면 아래 연락처 혹은 레보딕스 카카오톡으로 연락주시면
더욱 자세한 상담으로 도와드리겠습니다.
